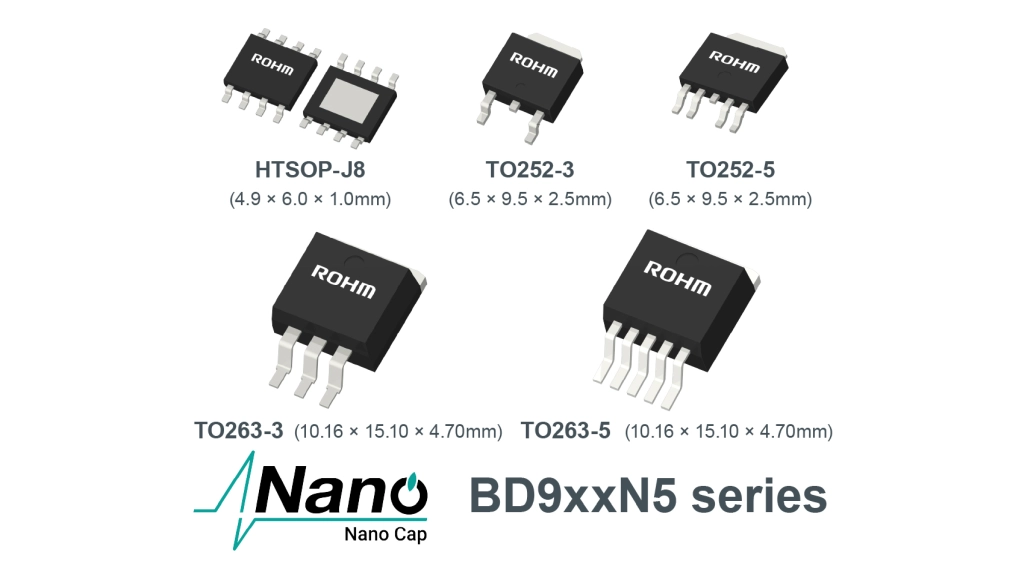

Die 18 LDO-Regler-ICs der BD9xxN5-Serie von Rohm sind für 12-V-/24-V-Primärstromversorgungsanwendungen ausgelegt und stellen einen Ausgangsstrom von 500 mA bereit. Sie nutzen die Nano-Cap-Regelungstechnik des Unternehmens und können somit auch bei Ausgangskondensatoren mit kleinen Kapazitätswerten einen stabilen Betrieb gewährleisten. Dadurch wird weniger Platz auf der Leiterplatte benötigt.
Die neu entwickelte BD9xxN5-Serie baut auf dem Erfolg der BD9xxN1-Serie auf. Letztere stellt einen Ausgangsstrom von 150 mA bereit.
Die neuen Regler zeichnen sich durch eine sehr geringe Ausgangsspannungswelligkeit von ca. 250 mV (bei einer Laststromschwankung von 1 mA bis 500 mA innerhalb von 1 µs) und eine geringe Ausgangskapazität von nur 470 nF (typisch) aus. Neben den üblichen kleinen MLCCs (Mehrschichtkeramikkondensatoren) im Bereich von mehreren µF und großvolumigen Elektrolytkondensatoren unterstützt die BD9xxN5-Serie auch ultrakleine MLCCs der Größe 0603M (0,6 mm × 0,3 mm) mit Kapazitäten unter 1 µF.
Die Massenproduktion dieser Serie hat im Oktober 2025 mit einer monatlichen Produktionskapazität von 300.000 Einheiten begonnen. Rohm stellt darüber hinaus SPICE-Modelle für eine genaue Simulation bereit. (jr)
