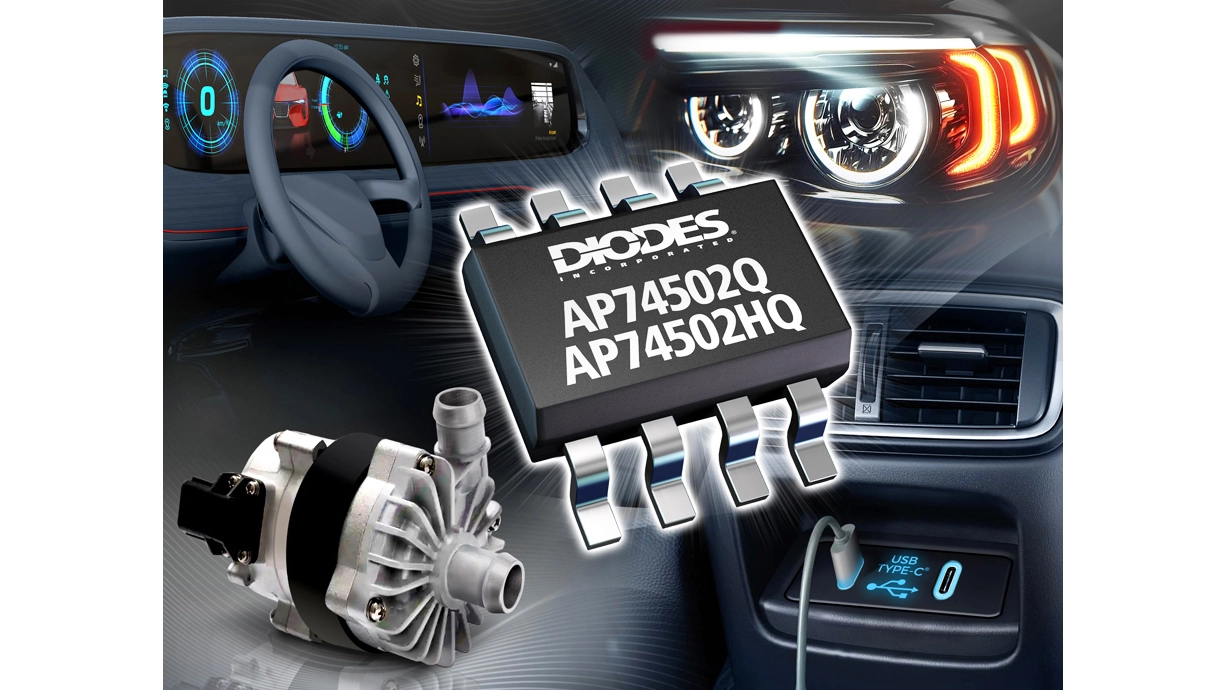

Die 80-V-Ideal-Diode-Controller AP74502Q und AP74502HQ von Diodes bieten Schutz vor Verpolung und Spannungsspitzen in Stromversorgungsanwendungen für Fahrerassistenzsysteme (ADAS), Karosseriesteuergeräte, Infotainmentsysteme, Außenbeleuchtung und USB-Ladeanschlüsse.
Die Controller verfügen auch über eine Lasttrennfunktion bei Über- und Unterspannung. Mit einer Nennspannung von 80 V eignen sie für den Einsatz in Kombination mit 12- und 24-V-Batterien, aber auch in 48V-Systemen mit ihren anspruchsvollen Überspannungsbedingungen.
Im Gegensatz zu idealen Dioden mit Rückstromsperre eignen sich diese Bauelemente für Anwendungen, bei denen Energie in die Eingangsversorgung zurückfließen kann. Sie lassen sich jedoch auch als Überspannungsschutz konfigurieren, um die Versorgung und nachgeschaltete Verbraucher vor ungedämpften Lastabwurftransienten zu schützen.
Bei den Bauelementen genügen Eingangsspannungen von 3,2 V und sorgen so für einen korrekten und zuverlässigen Betrieb auch unter extremen Kaltstartbedingungen, die zu einem erheblichen Abfall der Batteriespannung führen können. Beide Controller haben einen maximalen Gate-Abschaltstrom von 2,3 A. Dies ermöglicht beispielsweise bei Über- oder Unterspannung ein schnelles Abschalten der externen n-Kanal-MOSFETs.
Bei aktivierter Ladungspumpe beträgt der Ruhestrom (IQ) 62 µA und im deaktivierten Zustand 1 µA. Dies minimiert den Gesamtstromverbrauch des Systems und reduziert den Batterieverbrauch auf ein Minimum.
Der AP74502Q verfügt über einen maximalen Gate-Source-Strom von 60 μA, der einen sanften Start mit integrierter Einschaltstrombegrenzung gewährleistet. Dies ist vorteilhaft in Anwendungen, in denen die Begrenzung des anfänglichen Stromstoßes wichtig ist. Im Gegensatz dazu verfügt der AP74502HQ über einen höheren maximalen Gate-Source-Strom von 11 mA, ähnlich wie frühere Modelle der Ideal-Diode-Controller-Reihe von Diodes. Diese stärkere Gate-Ansteuerung ermöglicht ein schnelleres Einschalten des externen MOSFET innerhalb von 1 µs.
Der AP74502Q und AP74502HQ werden im SOT28-Gehäuse für einen Betriebstemperaturbereich von -40 bis +125 °C ausgeliefert. (jr)
