Die Linear-LED-Treiber AL58818Q (18 Kanäle) und AL58812Q (12 Kanäle) hat Diodes Inc. für eine präzise Farbmischung und Helligkeitsregelung entwickelt. Jeder Kanal ist mit einem internen 12-Bit-PWM-Generator mit einer Frequenz von 30 kHz ausgestattet und liefert bis zu 70 mA Strom, der über einen externen Widerstand eingestellt wird. Der maximale globale 6-Bit-Ausgangsstrom für alle Kanäle ist über Register einstellbar.
Mit seinen 18 Kanälen eignet sich der AL58818Q für bis zu sechs RGB-LED-Beleuchtungsmodule oder 18 einfarbige LEDs während der AL58812Q mit seinen 12 Kanälen bis zu vier RGB-LED-Module ansteuern kann.
Die standardmäßige 12-Bit-PWM-Auflösung wird durch 9 Bit reine PWM und 3 Bit Dithering-Digitalsteuerung erreicht. Das 3-Bit-Dithering-Schema verbessert die PWM-Auflösung auf 0,0244 %. Darüber hinaus wird Deep Dimming unterstützt, wobei die interne Schaltung das PWM-Signal in analoges Dimmen umwandelt, wenn der Tastgrad unter 3 % fällt, wodurch die Gesamtlinearität erhalten bleibt.
Die AEC-Q100-qualifizierten (Grade 1) Treiber verfügen über unabhängige Register für die Farbmischung und Helligkeitsregelung pro RGB-LED-Modul, wodurch über 16 Mio. (256 × 256 × 256) Farbkombinationen möglich sind. Sie unterstützen logarithmische als auch lineare Helligkeitsregelung für eine augenschonende Darstellung.
Für Animationseffekte wie Blinken und sanfte pulsierende Bewegungen bieten die Bauteile eine LED-Bank-Steuerung. Damit lassen sich Kanäle für den unabhängigen oder Bank-gesteuerten Betrieb konfigurieren, was den Softwareaufwand für globale LED-Effekte vereinfacht.
Die Komponenten haben einen Ruhestrom von 1 µA – im Energiesparmodus beträgt die Leistungsaufnahme maximal 15 µA – und unterstützten zur Ansteuerung die Protokolle I2C und SPI.

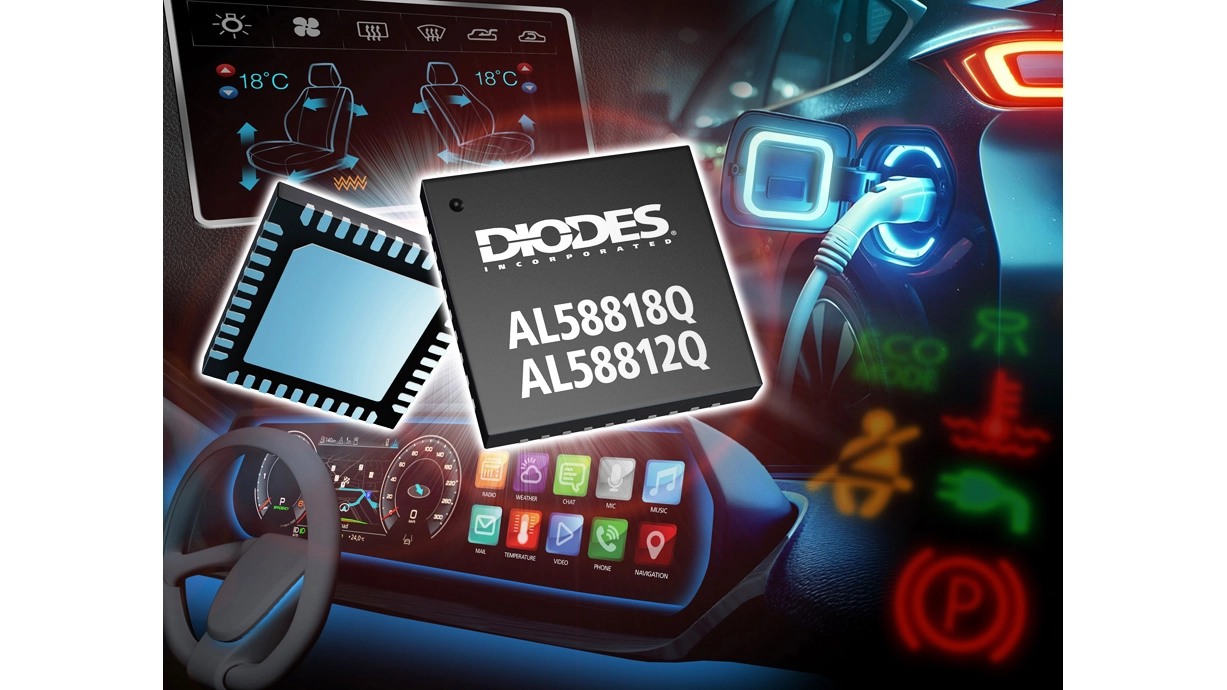

Beide Treiber werden im W-QFN5050-40/SWP-Gehäuse (Typ A1) mit benetzbaren Flanken ausgeliefert. (jr)
