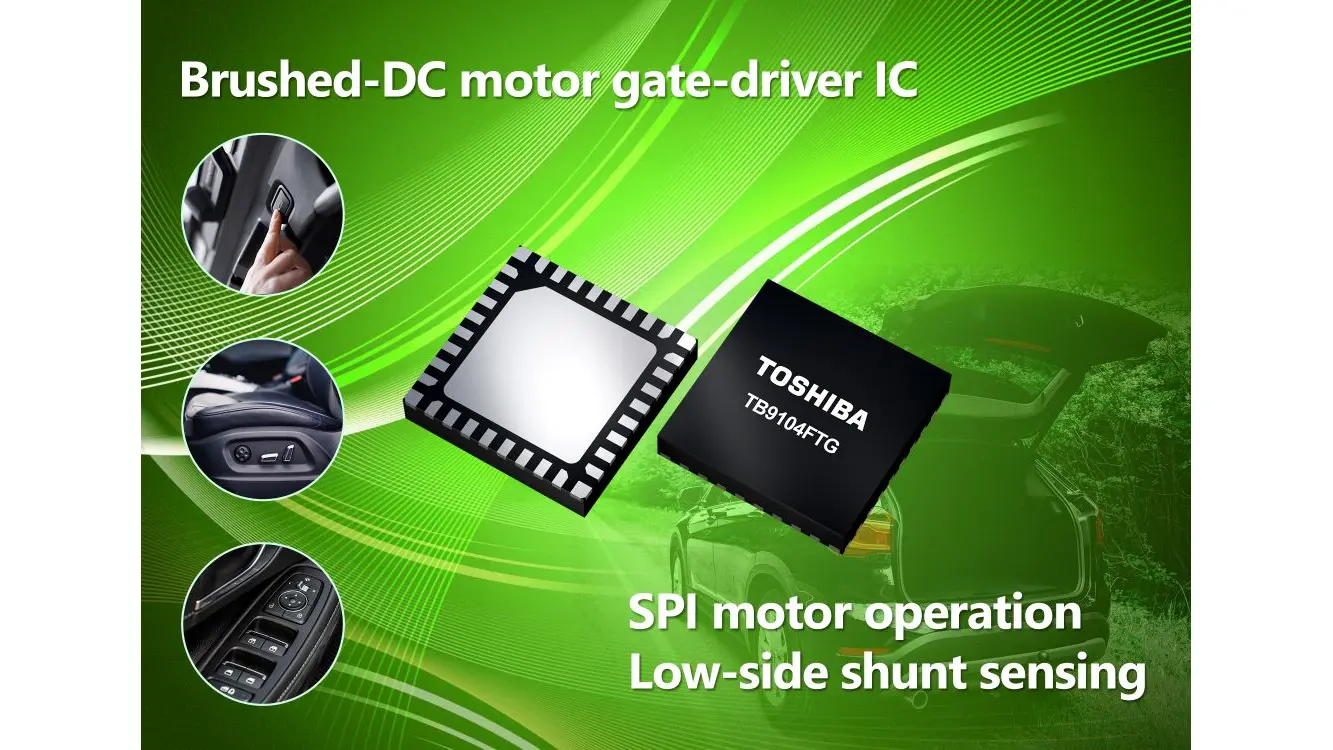

Toshiba Electronics Europe hat Entwicklungsmuster des TB9104FTG angekündigt. Der Gate-Treiber ist für die Ansteuerung von Gleichstrom-Bürstenmotoren ausgelegt, etwa in elektrisch betriebenen Heckklappen, Schiebetüren oder Sitzverstellungen.
Neben klassischen PWM-Eingängen unterstützt der TB9104FTG eine SPI-Schnittstelle, über die sich der Motor vollständig steuern lässt. Mehrere Motoren können über einen gemeinsamen SPI-Bus angesteuert werden, was die Systemarchitektur vereinfacht und den Verkabelungsaufwand reduziert. Integrierte PWM-Taktgeberschaltungen entlasten zudem den Mikrocontroller, da grundlegende Motorfunktionen bereits mit einem einzelnen SPI-Befehl ausgelöst werden können.
Der Baustein ist in einem VQFN32-Gehäuse mit 5,0 × 5,0 mm2 untergebracht und verfügt über ein Wärmeleitpad zur effizienten Verlustwärmeabfuhr. Er unterstützt einen Dual-Halbbrückenmodus, mit dem sich zwei Gleichstrommotoren parallel betreiben lassen. Für die Stromüberwachung ist ein präziser Low-Side-Strommessverstärker integriert. Zusätzliche Schutz- und Diagnosefunktionen umfassen die Erkennung von Unter- und Überspannung der Ladungspumpe, Übertemperatur, Fehlern externer MOSFETs sowie Störungen auf dem SPI-Bus.
Der TB9104FTG ist nach AEC-Q100 (Grade 1) qualifiziert und für Umgebungstemperaturen von −40 °C bis +125 °C ausgelegt. (oe)
