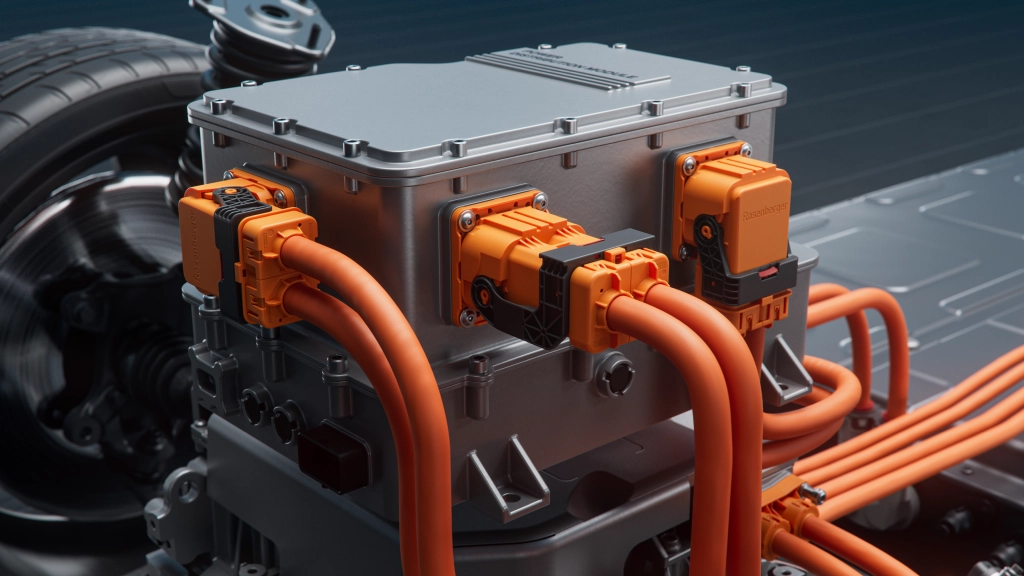

Der Hochspannungssteckverbinder HVR 280 von Rosenberger verbindet hohe Leistungsfähigkeit mit einem optimierten Aufbau. Er unterstützt Arbeitsspannungen von bis zu 1.200 V DC sowie Stromtragfähigkeiten von bis zu 310 A bei 85 °C. Für bis zu 100 Sekunden darf der Strom sogar bis zu 653 A betragen.
Typische Einsatzbereiche sind Batteriepacks, Inverter, Power Distribution Units (PDU) sowie Antriebseinheiten in Hybrid-, Plug-in-Hybrid-, Batterie- und Brennstoffzellenfahrzeugen.
Bei der Entwicklung stand die Reduktion der Systemkomplexität bei gleichzeitig steigenden Leistungsanforderungen im Mittelpunkt. Die reduzierte Anzahl an Einzelkomponenten vereinfacht Aufbau und Integration, während das Design gezielt auf automatisierte Fertigungsprozesse ausgelegt ist. Dadurch lassen sich Montagezeiten verkürzen und die Prozesssicherheit erhöhen – ein entscheidender Faktor für OEMs und Kabelkonfektionäre.
Das montageoptimierte Design unterstützt Kabelquerschnitte von 35 mm², 50 mm² und 70 mm² für Kupfer- und Aluminiumleiter. Gerade und rechtwinklige Kabelsteckverbinder lassen sich mit demselben Header kombinieren und ermöglichen eine flexible Integration bei reduziertem Bauraum, Gewicht und Materialeinsatz. Gleichzeitig erleichtert die Auslegung für automatisierte Kabelbaumfertigung die Integration in bestehende Produktionslinien.
Ein Verriegelungsmechanismus mit Hebel und CPA sorgt für eine sichere Steckverbindung. HVIL (High Voltage Interlock) ist optional verfügbar. Der Steckverbinder ist RoHS-konform und wird nach dem „Local-for-Local“-Prinzip gefertigt.
Die Serie erfüllt die Vibrationsklasse V2 gemäß DIN/TS 70214:2025-11 PG 17 sowie das Temperaturprofil nach DIN EN IEC 60068-2-14 (VDE 0468-2-14) und ist somit auch für anspruchsvolle Umgebungsbedingungen geeignet. (jr)
