Die intelligente Leistungsschalterfamilie Power PROFET + 24/48V wurde von Infineon dafür konzipiert, herkömmliche Relais und Sicherungen sowohl in primären als auch sekundären Stromverteilungssysteme im Fahrzeug zu ersetzen.

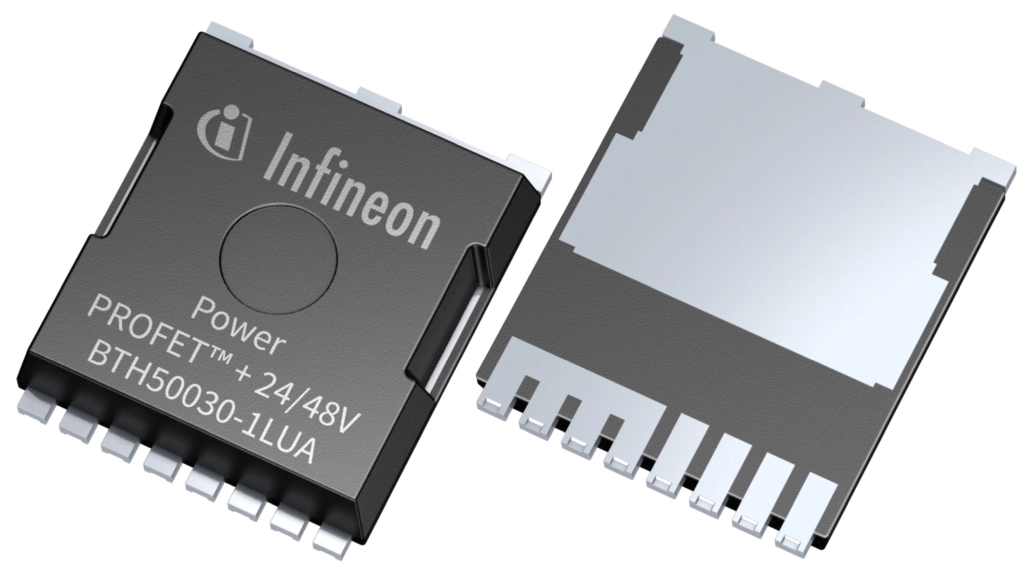

Die Schalterfamilie ist in einem kompakten, 8-poligen TO-Gehäuse ohne Anschlussdrähte untergebracht und umfasst zwei High-Side-Schaltervarianten: den BTH50030-1LUA mit einem R DS(ON) von 3,0 mΩ und den BTH50015-1LUA mit einem R DS(ON) von 1,5 mΩ, der minimale Leistungsverluste in Hochstromanwendungen ermöglicht.
Mit mehr als 1.000.000 Schaltzyklen übertreffen die Schalter die durchschnittlichen 200.000 Zyklen herkömmlicher Relais bei Weitem und bieten eine hervorragende Zuverlässigkeit.
Eingebaute Schutz- und Diagnosefunktionen wie Kurzschluss-, Überstrom- und Übertemperaturschutz sorgen für hohe Betriebssicherheit. Zusätzlich ermöglichen Diagnosesignale eine erweiterte Fehlererkennung und erhöhen die Zuverlässigkeit des gesamten Fahrzeugs, indem sie Fehlermodi im Stromversorgungsnetz verhindern. Die Genauigkeit der Laststrommessung beträgt nach der Kalibrierung ±5 Prozent und kann einfach durch Ablesen einer analogen Spannung am IS-Pin bestimmt werden. Darüber hinaus ist die Schalterfamilie PRO-SIL ISO-Switch-26262-fähig und wird mit einem Sicherheitsanwendungshinweis geliefert, der die Bewertung von Hardware-Elementen gemäß ISO 26262 unterstützt.
Die Power-Schalter BTH50030-1LUA und BTH50015-1LUA sind jetzt in Produktion. Die Produktfamilie wird in Kürze um das BTH50060-1LUA, ein 6-mΩ-Bauteil, erweitert. (jr)
