Die LDOs LDH40 und LDQ40 von STMicroelectronics sind bei Eingangsspannungen ab 3,3 V funktionsfähig, können mit bis zu 40 V betrieben werden und zeichnen sich durch eine geringe Ruhestromaufnahme aus. Der LDH40 liefert bis zu 200 mA und ist nur in einer Version mit einer einstellbaren Ausgangsspannung von 1,2 V und 22 V verfügbar. Den für 250 mA ausgelegten LDQ40 gibt es dagegen wahlweise mit einer zwischen 1,2 V und 12 V einstellbaren Ausgangsspannung oder mit fest eingestellten Ausgangsspannungen von 1,8 V, 2,5 V, 3,3 V und 5,0 V.
Die nur 2 µA betragende Ruhestromaufnahme ohne Last und der über ein Logiksignal aktivierbare Shutdown-Modus mit einer Stromaufnahme von 300 nA tragen in Systemen, die sich ständig im Standby-Modus befinden, zu einem sparsamen Umgang mit der Batterieenergie bei. Stabilisiert werden die Spannungsregler mit einem kleinen Keramikkondensator am Ausgang.

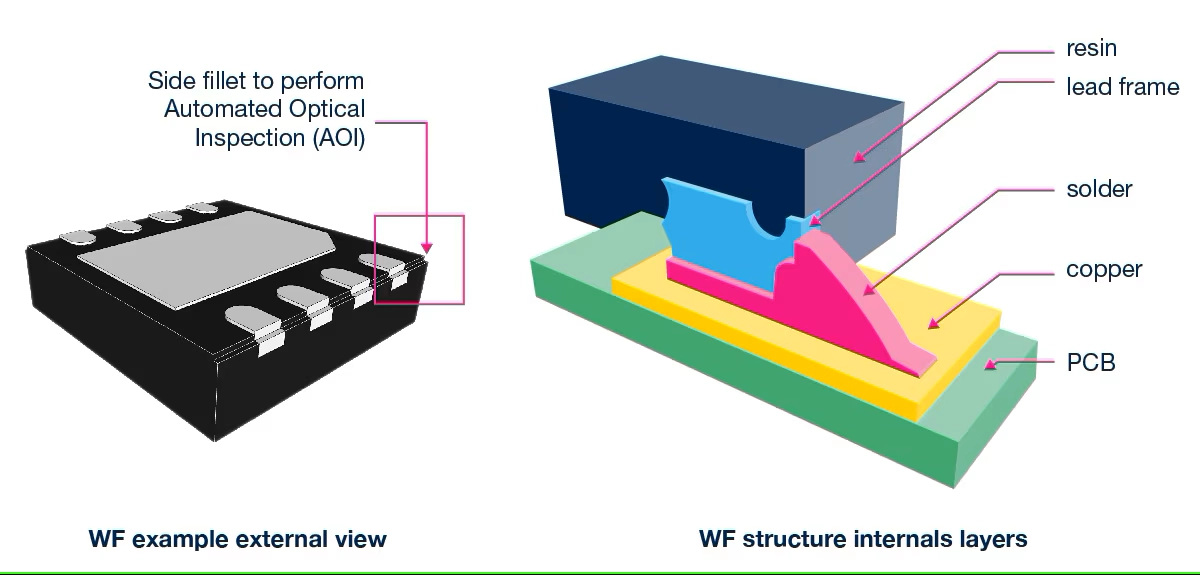

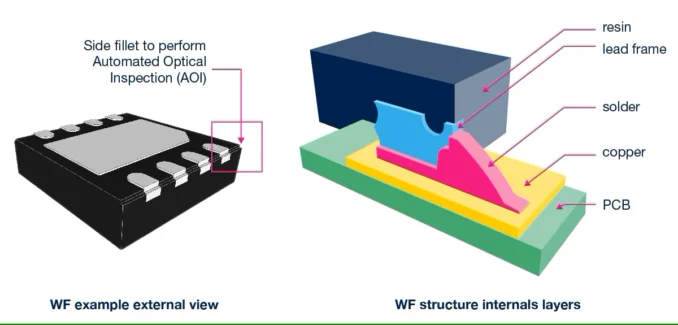

Die Automotive-Versionen sind gemäß AEC-Q100 qualifiziert und werden in 2 x 2 mm großen Wettable-Flank-Gehäusen der Bauform DFN6L angeboten.
Alle LDOs enthalten Systemschutz- und Managementfunktionen wie etwa eine interne Strombegrenzung, einen Überhitzungsschutz, eine Softstart-Funktion und eine aktive Ausgangsentladung. Ein Enable-Pin zum Aktivieren des Shutdown-Modus ist ebenso vorhanden wie ein Power-Good-Pin für Diagnosezwecke. Der Typ LDQ40 besitzt zusätzlich einen Kurzschlussschutz. (jr)
