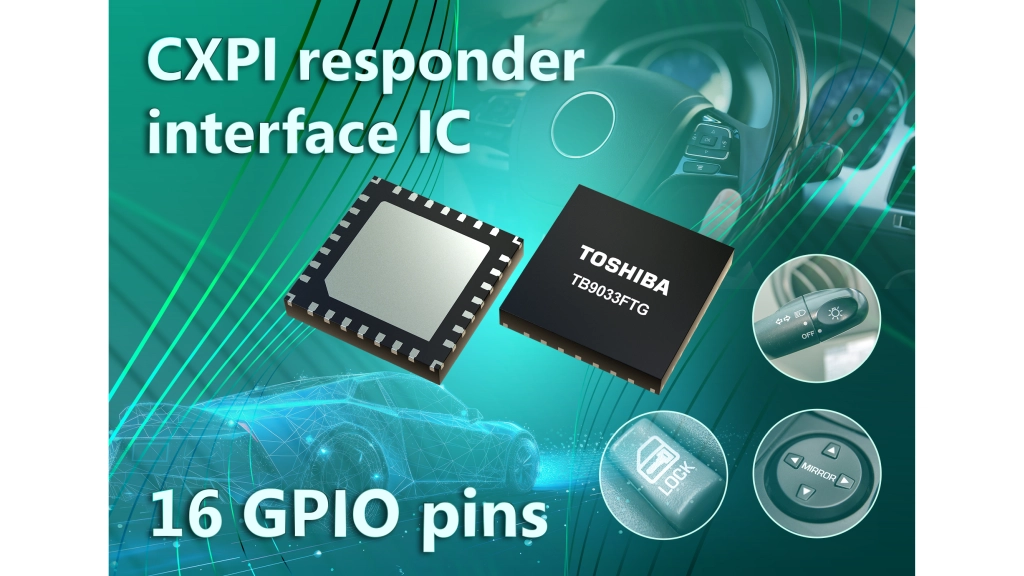

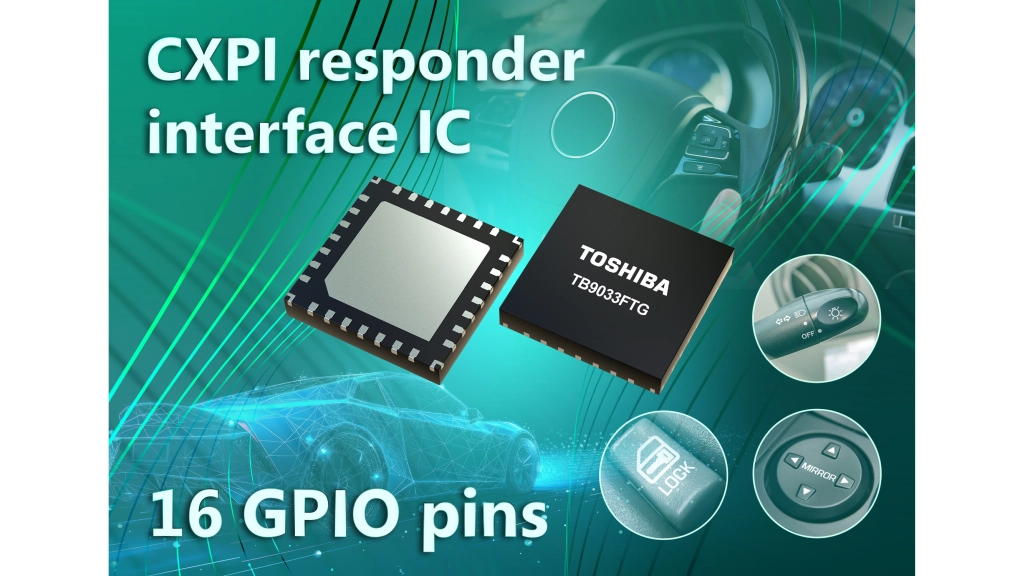

Das CXPI-Responder-Interface-IC TB9033FTG von Toshiba Electronics verfügt über integrierte Hardware-Logik, die die Datenkommunikation über das CXPI-Protokoll und General Purpose Input/Output (GPIO) steuern kann. Die sonst dafür benötigte Software muss daher nicht mehr entwickelt werden.
Das IC verfügt über 16 GPIO-Pins – sechs davon können auf einen Schaltkreis mit 10-Bit-AD-Wandler-Eingang geschaltet werden, und vier Pins können auf vier Schaltkreise mit 8-Bit-PWM-Ausgang (Pulsweitenmodulation) geschaltet werden. Der Baustein ist außerdem mit einer Eingangsüberwachungsfunktion während des Sleep-Modus, einer Schaltmatrix (max. 4×4) Eingangsfunktion und einer Ausgangsfunktion im Falle einer Kommunikationsunterbrechung ausgestattet.
Der TB9033FTG hat eine Fehlererkennungsschaltungen für Übertemperatur, Überspannung und Unterspannung. Darüber hinaus kann der Baustein Fehlerzustände vorhersagen und den Kommandoknoten automatisch alarmieren, was zu einer verbesserten Fehlererkennungsleistung beiträgt. (jr)
