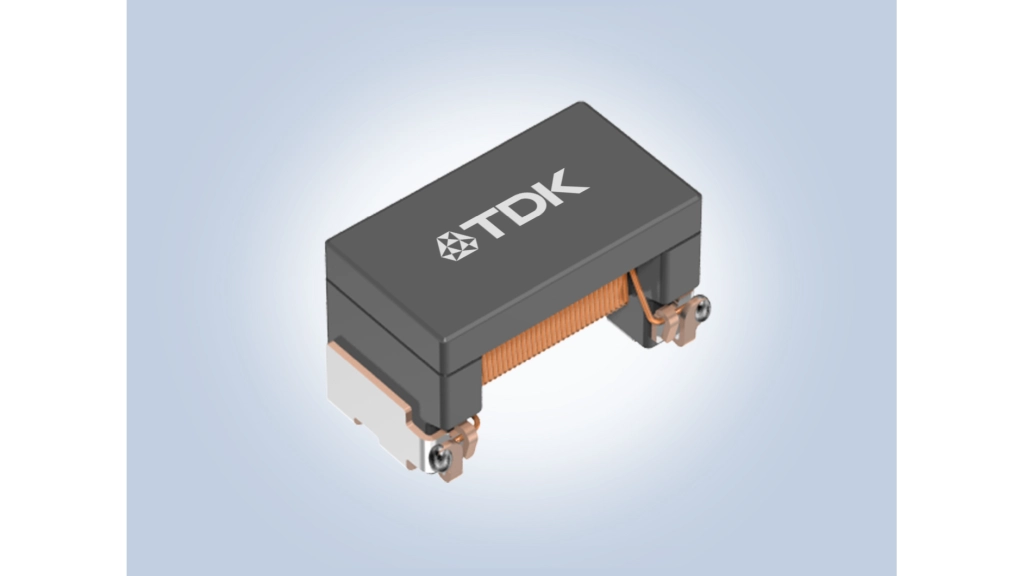

TDK hat zwei drahtgewickelte Induktivitäten für Power-over-Coax-Anwendungen (PoC) aus der neuen Serie ADL4524VL vorgestellt. Die Variante ADL4524VL-100M-TL000 weist bei 100 kHz eine Induktivität von 10 µH auf, die Variante ADL4524VL-180M-TL000 eine von 18 µH – jeweils mit einer Toleranz von 20 % behaftet. Die Komponenten erfüllen die AEC-Q200-Anforderungen, sind in einem 4,5 x 2,4 x 2,6 mm³ großen SMD-Gehäuse untergebracht und für Betriebstemperaturen von -55 bis +155 °C ausgelegt.
Um die Daten vor der Verarbeitung effektiv von der elektrischen Leistung zu trennen, benötigt das PoC-System einen Filter mit mehreren Induktivitäten. Durch seine proprietären Materialien und sein innovatives Strukturdesign erreicht dieser Filter eine hohe Impedanz in einem breiten Frequenzbereich von 10 MHz bis 1 GHz. Dies reduziert die Anzahl der benötigten Induktivitäten und spart Platz. Da dieser Filter einen breiten Frequenzbereich abdeckt, kommen PoC-Anwendungen mit weniger Bauelementen aus. Während herkömmliche Lösungen laut Herstellerangaben beispielsweise drei Induktivitäten erfordern, genügt bei dieser Lösung eine. (jr)
