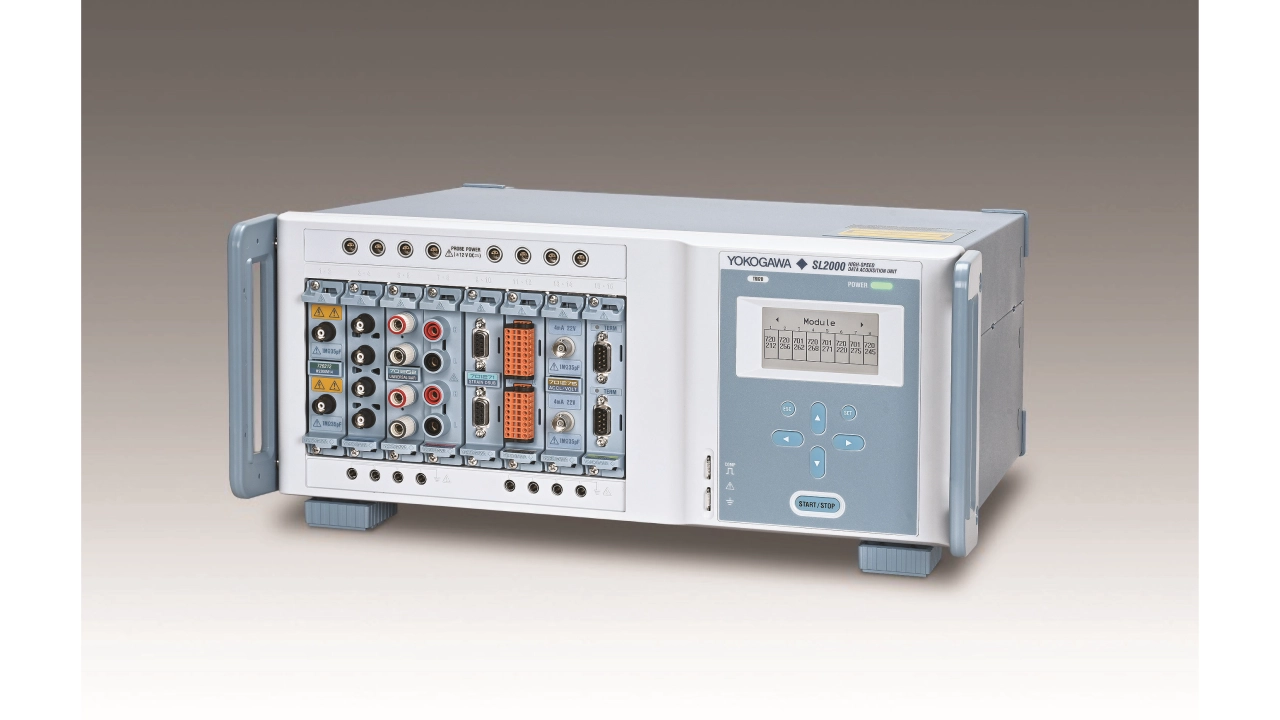

Das High-Speed-Datenerfassungssystem SL2000 erweitert die ScopeCorder-Familie von Yokogawa und überzeugt durch eine Vielzahl von Funktionen für eine schnelle Datenerfassung mit hohen Abtastraten, schnellen Datentransfers und parallelen Datenanalysen.
Die modulare Plattform kombiniert die Vorteile eines Mixed-Signal-Oszilloskops mit denen eines Datenerfassungsrekorders. Sie ist sowohl für die Erfassung kurzzeitiger Transienten als auch für Langzeittrends ausgelegt.
Je nach Anforderung kann das SL2000 entweder als eigenständiges Frontend mit PC-basierter Steuerung oder in Kombination mit dem DL950 ScopeCorder zur Kanalerweiterung eingesetzt werden. Mit einer Auswahl von über 20 Eingangsmodulen und galvanisch getrennten Eingängen bietet das System maximale Flexibilität bei einer hohen Kanalanzahl. Ein wesentlicher Vorteil ist die Kompatibilität der Eingangsmodule über alle Modelle der ScopeCorder-Familie hinweg.
Das SL2000 ermöglicht Langzeitmessungen mit hoher Kanalanzahl und bietet gleichzeitig eine präzise Analyse selbst kleinster Signaldetails. Mit der innovativen DualCapture-Funktion lassen sich parallel zu einer kontinuierlichen Langzeitaufzeichnung kurzzeitige, transiente Ereignisse mit einer Abtastrate von bis zu 200 MS/s erfassen. Zusätzlich kann die Auswertung durch weitere Funktionen beschleunigt werden. Beispielsweise mit der Echtzeit-Mathematik, mit der Messsignale direkt während der Erfassung berechnet werden und zusätzlich als Trigger-Quelle zur Verfügung stehen. Des Weiteren ermöglicht die automatische Segmentierung der Messdaten mit der IS8000-Software eine sofortige Analyse einzelner Abschnitte, während die Messung noch läuft.
Je nach Anwendungsbereich lässt sich das SL2000 dank seiner acht Steckplätze und einer Auswahl von über 20 Eingangsmodulen flexibel für unterschiedlichste Messaufgaben konfigurieren. Für noch umfangreichere Messaufgaben können bis zu fünf SL2000- oder DL950-Geräte miteinander synchronisiert werden. (jr)
