Mit dem Batteriemonitor-Baustein BQ79826Z-Q1 können bis zu 26 Zellen überwacht werden. Laut Hersteller Texas Instruments ist dies die Batterieüberwachungslösung mit den meisten Kanälen auf dem Markt. Zudem ermöglicht die integrierte, intelligente EIS-Engine (Elektrochemische Impedanzspektroskopie) tiefere Einblicke in die Batterie als dies mit externen Sensoren bisher möglich war. Die gewonnenen Daten bilden die Grundlage für präzise Berechnungen der Temperatur und des Ladezustands der Zellen.
Bis zu 128 der AEC-Q100-qualifizierten BQ79826Z-Q1-Bausteine lassen sich für die Überwachung größerer Batterien in einer Daisy-Chain-Anordnung hintereinanderschalten.
Die EIS-Messzeit konnte gegenüber früheren Lösungen um den Faktor fünf verkürzt werden (Messfrequenz: 0,01 Hz bis 3,5 kHz). Die Messungenauigkeit des Bausteins liegt dabei unter 1,7 mV über den gesamten Temperaturbereich von -40 °C bis +125 °C. Er bietet eine passive Ausgleichsstromkapazität von bis zu 300 mA, eine Zellspannungsmessgenauigkeit von ±1,25 mV und einen integrierten Über- und Unterspannungsschutz für die Zellen. Zudem verfügt das Bauteil über 20 vielseitig einsetzbare GPIO-Pins mit zusätzlichen Temperaturmessfunktionen, Unterstützung für SPI-/I2C-Controller-Busse sowie ASIL-D-Funktionssicherheit.

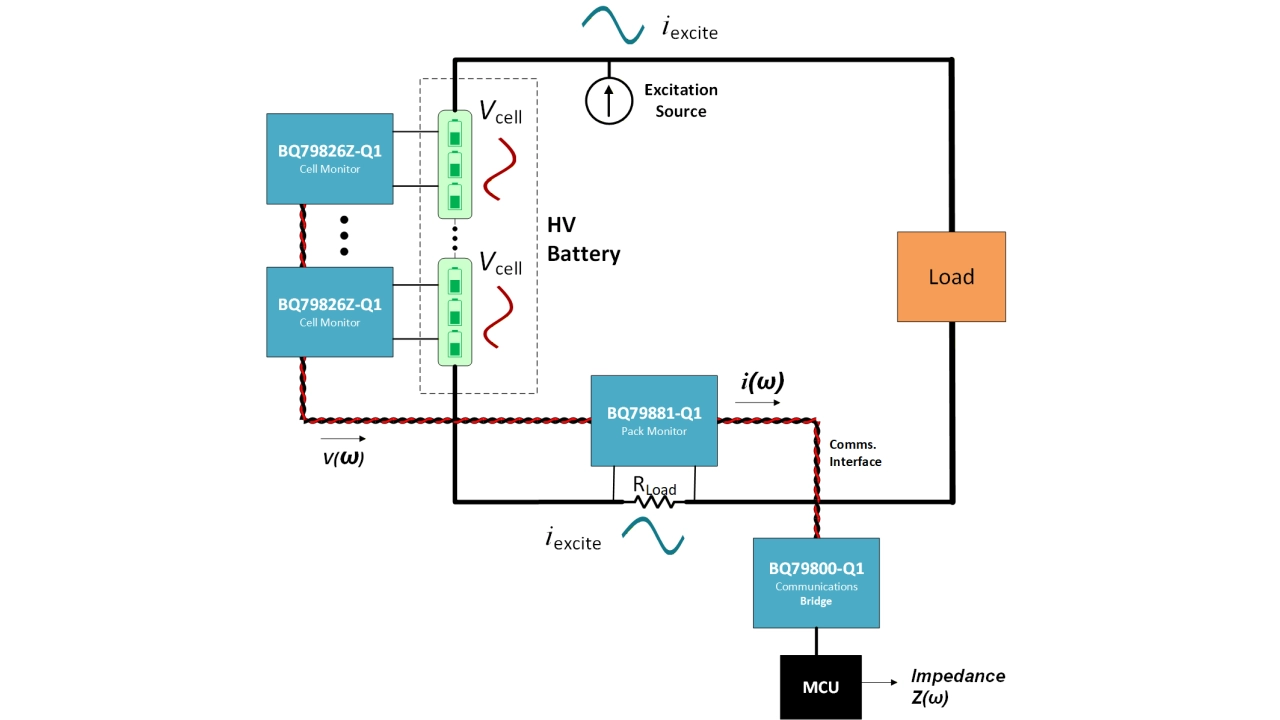

In Kombination mit dem Pack-Monitor BQ79881-Q1 und einer optionalen Kommunikationsbrücke von TI bilden diese Bausteine einen leistungsstarken Chipsatz. Dieser eignet sich für unterschiedliche Modulgrößen, Batteriechemien und mechanische Konstruktionen. Ein einmal entwickeltes Design ist somit in einer großen Anwendungsbandbreite einsetzbar.
Muster des Batteriemonitors BQ79826Z-Q1 mit integrierter EIS-Engine sind bei TI erhältlich. Produktionsstückzahlen soll es bis Ende 2026 geben.
Zum Evaluieren des Monitorbausteins bietet TI das Evaluierungsmodul (EVM) BQ79826Z-Q1. Das Unternehmen präsentiert die neuen Produkte auf der PCIM 2026 in Nürnberg. (jr)
