Die Trench-MOS-Barrier-Schottky-Gleichrichter-Serien VxNL63-M3, VxNM63-M3, VxN103-M3, VxNM103-M3 und VxNM153-M3 von Vishay umfassen Varianten für Spannungen von 60 V, 100 V und 150 V kommen. Die Bauteile im DFN3820A-Gehäuse mit Wettable Flanks sind für höhere Nennströmen und eine um bis zu 50 % höheren Leistungsdichte als Komponenten im herkömmlichen SMA-Gehäuse spezifiziert. Die Leistungsdichte im Vergleich zu Pendants im SMF-Gehäuse ist um 12 % höher.

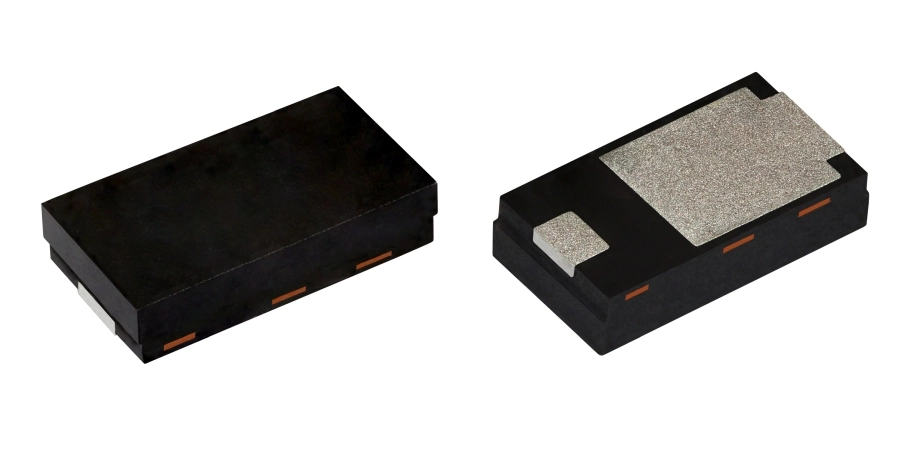

Das DFN3820A-Gehäuse hat eine Grundfläche von 3,8 mm x 2,0 mm und eine Bauhöhe von nur 0,88 mm. Damit ist das DFN-Gehäuse um 60 %, 44 % bzw. 35 % kleiner als herkömmliche SMB- (DO-214AA) und SMA-Gehäuse (DO-0214AC und SOD128). Gleichzeitig ermöglichen das optimierte Kupfermassendesign und eine weiterentwickelte Die-Platzierung eine hervorragende thermische Leistung, die den Betrieb bei Nennströmen bis 7 A erlaubt. Die Gleichrichter eignen sich für die Nutzung bei hohen Temperaturen von bis zu +175 °C.
Der optimierte Abfall der Vorwärtsspannung (bester der Klasse) auf 0,45 V reduziert Leistungsverluste und erhöht zugleich den Wirkungsgrad. Sie eignen sich auch ideal für die automatisierte Bestückung.
