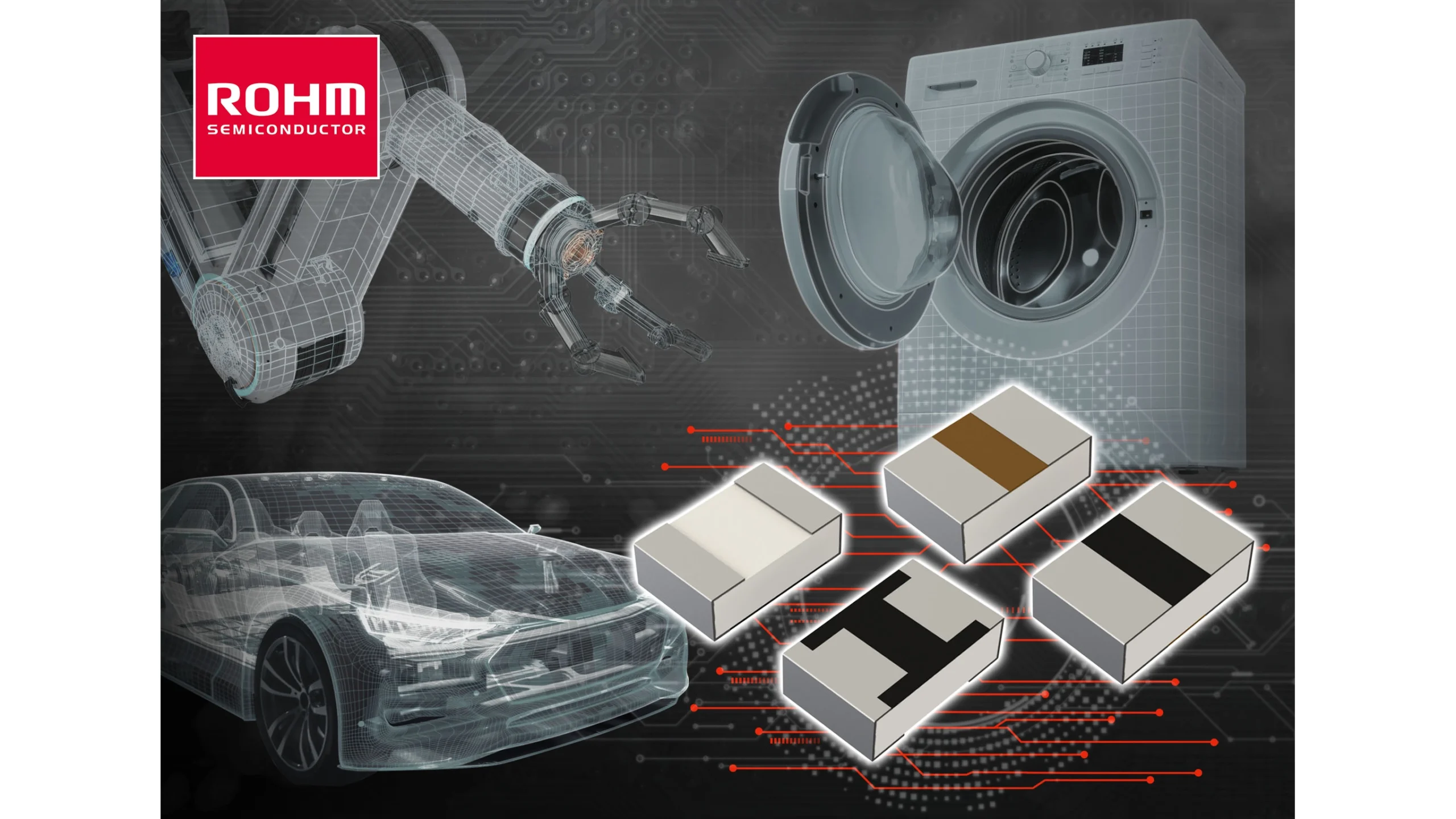

Die acht derzeit verfügbaren Shunt-Widerstände der UCR10C-Serie von Rohm zeichnen sich durch hohe Nennleistungen von 1,0 W bzw. 1,25 W aus und decken einen Widerstandsbereich von 10 mΩ bis 100 mΩ ab.
Die vollständig bleifreien Bauteile werden durch das Sintern eines kupferbasierten Widerstandselements auf einem Aluminiumoxid-Substrat hergestellt. Aufgrund ihrer optimierten Wärmeableitungsstruktur erreichen sie trotz ihrer kleinen Bauform (2012) Nennleistungen von 1,0 W bzw. 1,25 W. Laut Herstellerangaben ist dies doppelt so viel wie bei Produkten gleicher Größe, einschließlich Dickschicht- und Metallplattentypen. Dadurch können Varianten mit breiten Anschlusstypen oder größeren Footprint ersetzt werden.
Die Verwendung eines metallischen Widerstandselements sorgt für einen niedrigen Temperaturkoeffizienten (TCR) von 0 bis +60 ppm/°C. Dadurch lassen sich Fehler aufgrund von Temperaturänderungen minimieren und hochpräzise Strommessungen durchführen. In Temperaturzyklustests (-55 °C/+155 °C, 1.000 Zyklen) erreichen die Produkte die gleiche Haltbarkeit wie Metallplattentypen.
Rohm hat bereits mit der Entwicklung der UCR18C-Serie begonnen. Dabei handelt es sich um eine Reihe gesinterter Metall-Shunt-Widerstände der Größe 3216 (2 W). (jr)
