Rohm: 1.200V-IGBTs mit geringer Verlustleistung und hoher Kurzschlusstoleranz

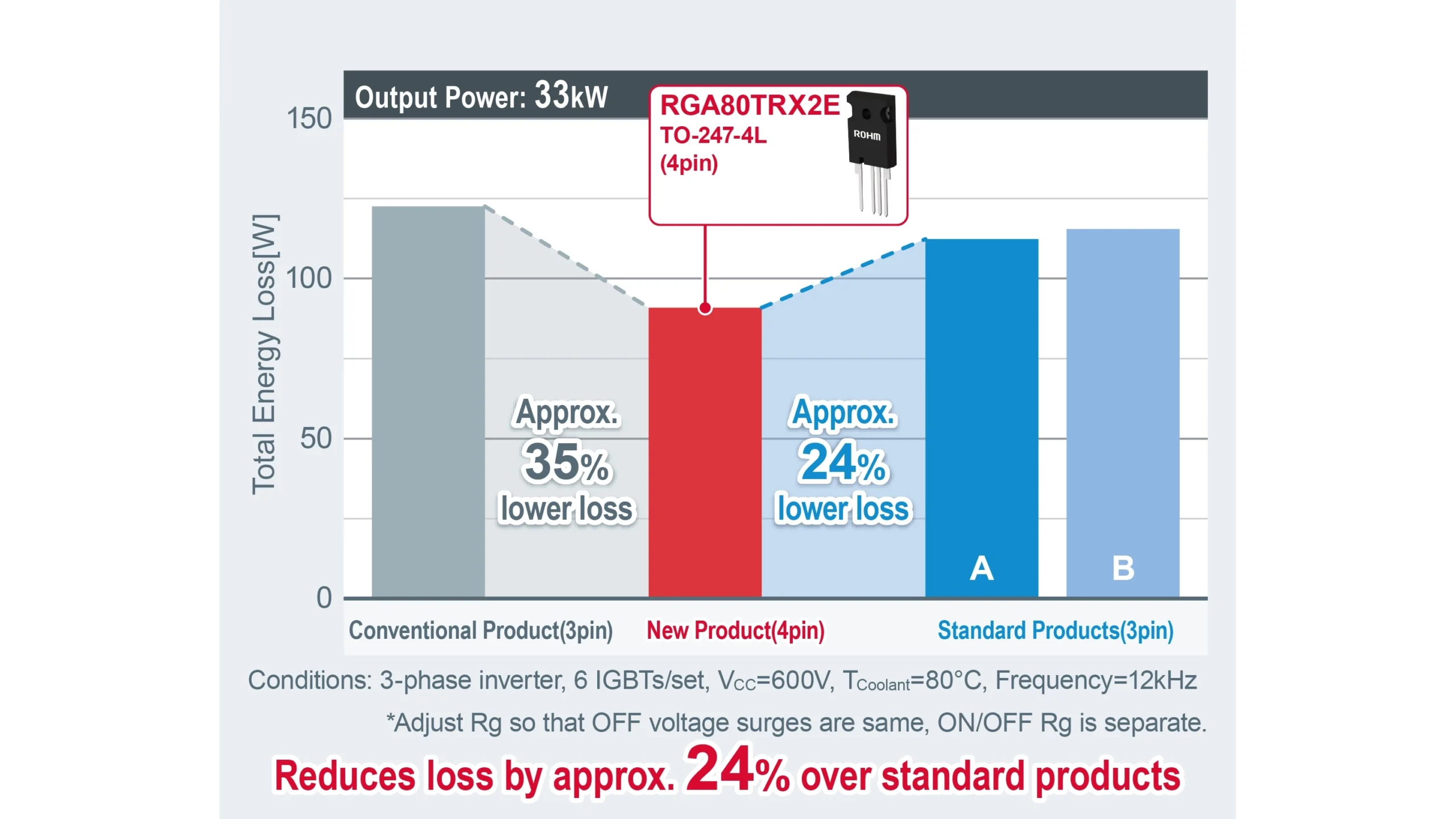

Vergleich der Verlustleistung der neuen 4-pin-IGBTs der vierten Generation mit Standardprodukten bzw. konventionellen Produkten in dreiphasigen Automotive-Umrichter© Rohm

Die 1.200-V-IGBTs von Rohm kombinieren geringe Verluste mit hoher Kurzschlussfestigkeit. Die AEC-Q101-qualifizierten Komponenten eignen sich für elektrische Fahrzeugkompressoren und Hochspannungsheizungen. Die aktuelle Produktpalette umfasst vier Modelle (RGA80TRX2HR, RGA80TRX2EHR, RGA80TSX2HR, RGA80TSX2EHR) in zwei diskreten Gehäusetypen (TO-247-4L und TO-247N) sowie elf Bare-Chip-Varianten – SG84xxWN – und soll in Zukunft erweitert werden.

Die hohe Kurzschlussfestigkeit von 10 µs (Tj = 25°C), die geringen Schalt- und Leitungsverluste sowie die hohe Spannungsfestigkeit von 1.200 V hat Rohm durch eine Überarbeitung der Struktur der Bauelemente und die Entwicklung geeigneter Gehäuse erreicht. Die neuen Produkte im TO-247-4L-Gehäuse mit vier Anschlüssen können in einer Umgebung gemäß „Verschmutzungsgrad 2“ mit einer effektiven Spannung von 1.100 V betrieben werden. Dabei ist eine ausreichende Kriechstrecke zwischen den Pins gewährleistet. Somit sind Anwendungen mit höheren Spannungen als bei herkömmlichen Produkten möglich.

Die bauelementseitige Implementierung von Kriechstreckenmaßnahmen verringert den Designaufwand für die Anwender. Das TO-247-4L-Gehäuse unterstützt die Verwendung eines Kelvin-Emitter-Anschlusses für schnelles Schalten, wodurch die Verluste noch weiter reduziert werden. Ein Vergleich des Wirkungsgrads der neuen TO-247-4L-Gehäuse mit anderen Lösungen, die in dreiphasigen Wechselrichtern zum Einsatz kommen, zeigt laut dem Hersteller, dass die Verluste gegenüber Standardprodukten um etwa 24 % und verglichen mit konventionellen Produkten um 35 % geringer sind. (jr)
