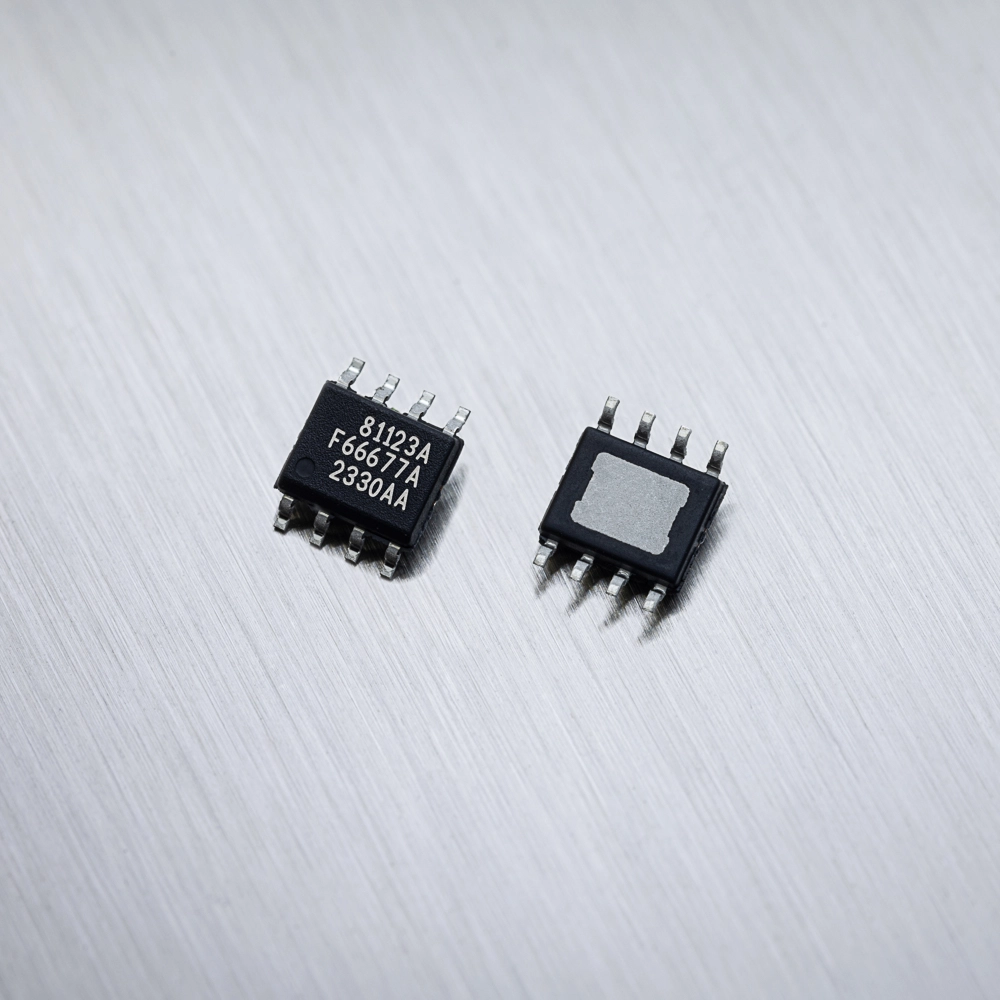

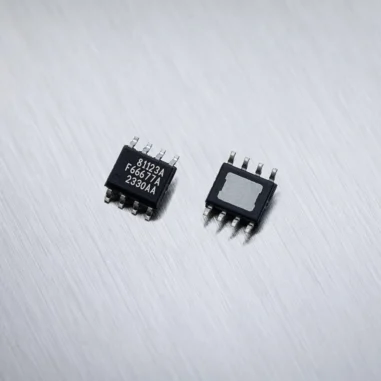

Den MLX81123 bietet Melexis im SOIC8- und DFN-8-Gehäuse (3 mm x 3 mm) an. Durch das gemeinsame Softwaredesign und die Pin-zu-Pin-Kompatibilität (SOIC 8) mit seinem Vorgänger MLX81113 bietet der LED-Treiber eine mühelose Integration in bestehende Designs.
Der MLX81123 liefert RGB gemäß LIN 2.x und SAE J2602. Für Sicherheitsanwendungen unterstützt er die Systemintegration bis zu ASIL B nach ISO 26262. Die 16-Bit-MCU ist mit 2 KB RAM, 32 KB Flash und einem System-ROM mit Bootloader und LIN-Treiber ausgestattet. Ein integrierter 512-Byte-EEPROM ermöglicht eine effektive Konfiguration.
Das LIN-System des MLX81123 umfasst einen Transceiver und einen Protokoll-Handler, die die nahtlose Verbindung zwischen RGB-Ambient-Modulen und dem bereits vorhandenen LIN-Netzwerk des Fahrzeugs erleichtern. Mit vier Hochspannungs-Ein-/Ausgängen mit frei konfigurierbaren Stromquellen (bis zu 60 mA) kann der MLX81123 farbige (RGB) und weiße LEDs unterschiedlichster Anbieter unterstützen.
Der unabhängige 16-Bit-PWM-Ausgang des ICs ermöglicht eine präzise Farb- und Helligkeitssteuerung aller angeschlossenen LEDs.
Im Schlafmodus weist der MLX81123 einen typischen Standby-Stromverbrauch von nur 25 µA auf und verfügt über eine 28V-Schnellstart sowie eine Batterieüberwachung mit Über- und Unterspannungserkennung. Der Betriebstemperaturbereich reicht von -40°C bis +125°C. Ein eingebauter Temperatursensor erlaubt die Überwachung der Temperatur. (jr)
