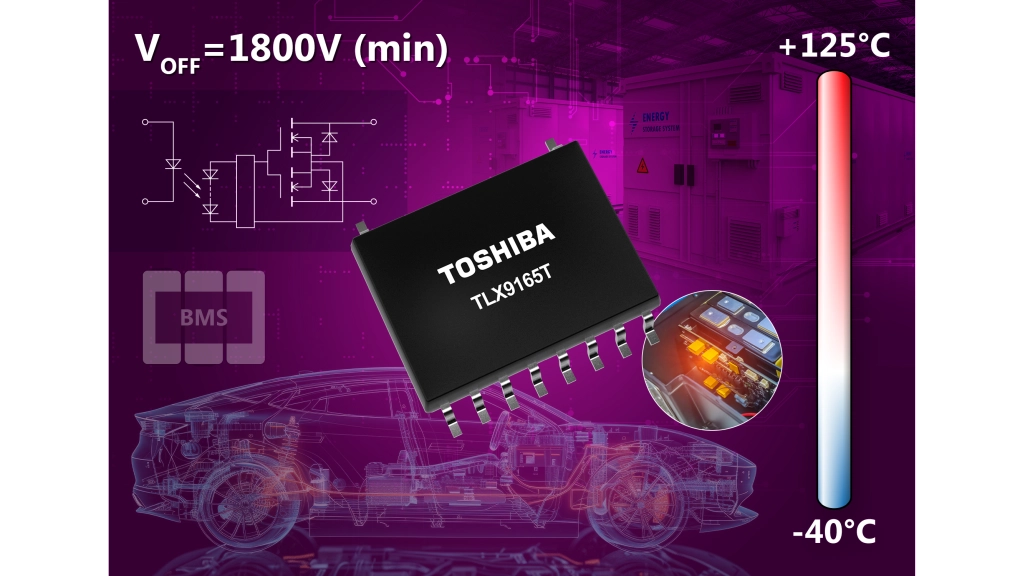

Das elektrisch isolierte Fotorelais TLX9165T von Toshiba im 10-Pin-SO16L-T-Gehäuse hat eine Ausgangsspannungsfestigkeit von mindestens 1.800 V. Es wurde speziell entwickelt, um das Batteriemanagementsystem (BMS) für 800-V-Batterien in Elektrofahrzeugen (EVs) sowie in batteriebasierten Energiespeichersystemen (ESS) zu unterstützen.
Das Gehäuse des TLX9165T enthält ein Harz mit einem Comparative Tracking Index (CTI) von 600 oder mehr und gehört damit zur Materialgruppe I gemäß der internationalen Norm IEC 60664-1.
Die Pin-Konfiguration gewährleistet zudem eine Kriechstrecke von mindestens 7,5 mm auf der Empfängerseite, wodurch ein Betrieb bei einer Spannung von bis zu 1.500 V möglich wird. Die Pin-Abstände und -Anordnung entsprechen zudem denen der bestehenden SO16L-T-Gehäuse von Toshiba (z. B. TLX9160T und TLX9152M), sodass sich bestehende Leiterplattenlayouts weiterverwenden lassen.
Das Relais ist als Schließer (1-Form-A) konfiguriert und verfügt über einen Avalanchestrom (IAV) von 0,6 mA sowie eine hohe Isolationsspannung von mindestens 5.000 Vrms. Das Fotorelais TLX9165T ist nach AEC-Q101 qualifiziert und vollständig konform mit der internationalen Norm IEC 60664-1. (jr)
