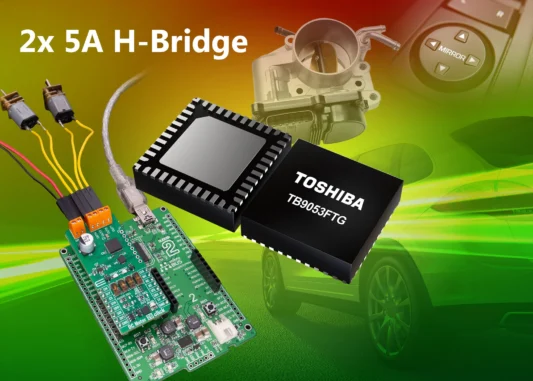

Die Toshiba Electronics Europe GmbH hat zusammen mit MikroElektronika (MIKROE) den DC-Motor-Treiber-IC TB9053 in das DC Motor 26 Click Board integriert, um die Entwicklung von Automotive-Anwendungen zu beschleunigen.
Der DC-Motor-Treiber TB9053 von Toshiba hat eine doppelte H-Brücken-Ausgangsstufe, die zwei Motoren mit bis zu 5 A oder einen einzelnen Motor mit bis zu 10 A ansteuern kann. Schutz- und Diagnosefunktionen sind ebenso integriert wie zusätzliche Schaltungen, um externe Komponenten wie Ladepumpenkondensatoren einzusparen.
Das DC Motor 26 Click Board von MikroElektronika (MIKROE) lässt sich direkt an Mikrocontroller-/MCU-Entwicklungsboards anschließen, die die branchenübliche mikroBUS-Schnittstelle unterstützen. Der Motor lässt sich über die mikroBUS-Buchse mit einem PWM-Signal (CLK) oder über die serielle SPI-Schnittstelle des TB9053 steuern. Die PWM- oder SPI-Steuerung wird durch vom Benutzer zugängliche Schalter ausgewählt, die auch die Auswahl des Einzel- oder Dual-Motor-Modus steuern. Zusätzliche Stiftleisten ermöglichen je nach Steuermodus Vorwärts-, Rückwärts-, Brems-, Start- und Stoppbefehle für den Motor. Das Board akzeptiert eine Eingangsspannung von 3,3 oder 5 V und ermöglicht eine separate Versorgung des TB9053, um die Motoren mit einer Spannung von 4,5 bis 28 V zu versorgen. (jr)
