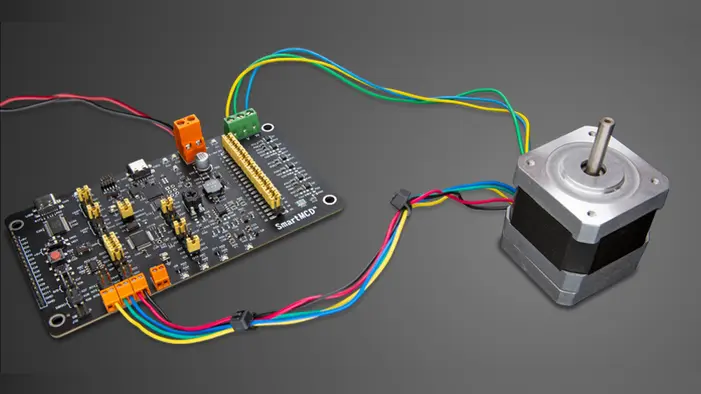

Toshiba Electronics Europe und MIKROE haben die SmartMCD TB9M003FG-Platine entwickelt, um die Evaluierung und den Prototypenbau zu vereinfachen. Der Smart Motor Control Driver IC (SmartMCD) ist nach AEC-Q100 Grade 0 zertifiziert und bietet mit seiner integrierten 32-bit-Arm-Cortex-M0-CPU, einem speziellen Vector-Engine-Coprozessor und Gate-Treibern eine Steuerung für dreiphasige bürstenlose Gleichstrommotoren und Permanentmagnet-Synchronmotoren. Diese Platine eignet sich besonders für den Einsatz in Fahrzeugkomponenten wie elektrischen Pumpen, Lüftern und Wärmemanagement-systemen. Zusätzlich enthält die SmartMCD-Platine sechs kompakte, AEC-Q101-zertifizierte MOSFETs für effizientes Energiemanagement und kann bei Bedarf mit externen Inverterplatinen kombiniert werden, um auch leistungsstärkere Motoren von mehreren hundert Watt anzusteuern. Die kompakte Platine (130 mm x 73 mm) integriert sämtliche Schaltungen, Schalter und Potentiometer, die für die Motorsteuerung nötig sind. Eine integrierte Debugging-Einheit ermöglicht direkte Motor-Tests und Fehleranalysen. (oe)
