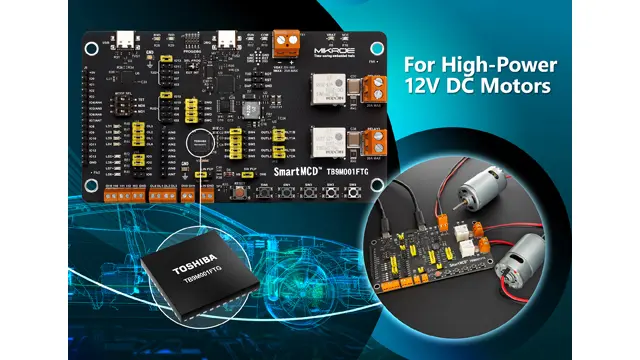

Toshiba Electronics Europe und MIKROE haben eine Motorsteuerungslösung für den Prototypenbau vorgestellt, die sich an Entwicklungsingenieure richtet, die Motorsteuerungen für Anwendungen wie elektrische Fensterheber, Scheibenwischer, Schiebedächer oder Sitzverstellungen entwickeln und erproben. Im Mittelpunkt steht die SmartMCD-TB9M001FTG-Platine, die auf dem SmartMCD-Bauteil von Toshiba basiert und die präzise Ansteuerung von zwei Gleichstrom-Bürstenmotoren ermöglicht. Das eingesetzte SmartMCD-Bauteil ist nach AEC-Q100 (Grade 1) qualifiziert und erfüllt ASIL-A-Anforderungen. Es integriert umfangreiche Sicherheitsfunktionen, darunter Überstromerkennung auf der High- und Low-Side, Schutz vor Über- und Unterspannung sowie eine thermische Abschaltung.
Kern des Bausteins ist ein integrierter Mikrocontroller mit Arm Cortex-M0-Kern. Ergänzt wird dieser durch 16 kB RAM, 192 kB Flash-Speicher und 16 kB Datenspeicher, jeweils mit Fehlerkorrekturmechanismen zur Erkennung und Korrektur von Speicherfehlern. Für die Motoransteuerung stehen vier Low-Side-Relaistreiber zur Verfügung, die über einpolige Umschaltrelais die Vorwärts- und Rückwärtsbewegung von zwei Bürstenmotoren realisieren. Zusätzlich sind zwei High-Side-Treiber für externe 5-V- und 12-V-Lasten integriert.
Zur Fahrzeugkommunikation verfügt das System über einen LIN-Transceiver. Ein integriertes Energiemanagement erzeugt alle benötigten Versorgungsspannungen direkt aus der Fahrzeugbatterie. Die Platine enthält sämtliche Schaltungen für Funktionsprüfung und Applikationsentwicklung. Mehrere konfigurierbare GPIOs sowie ein integrierter CMSIS-DAP-Debugger ermöglichen einen schnellen Einstieg in Betrieb, Test und Debugging und vereinfachen damit die frühe Entwicklungs- und Prototypenphase. (oe)
