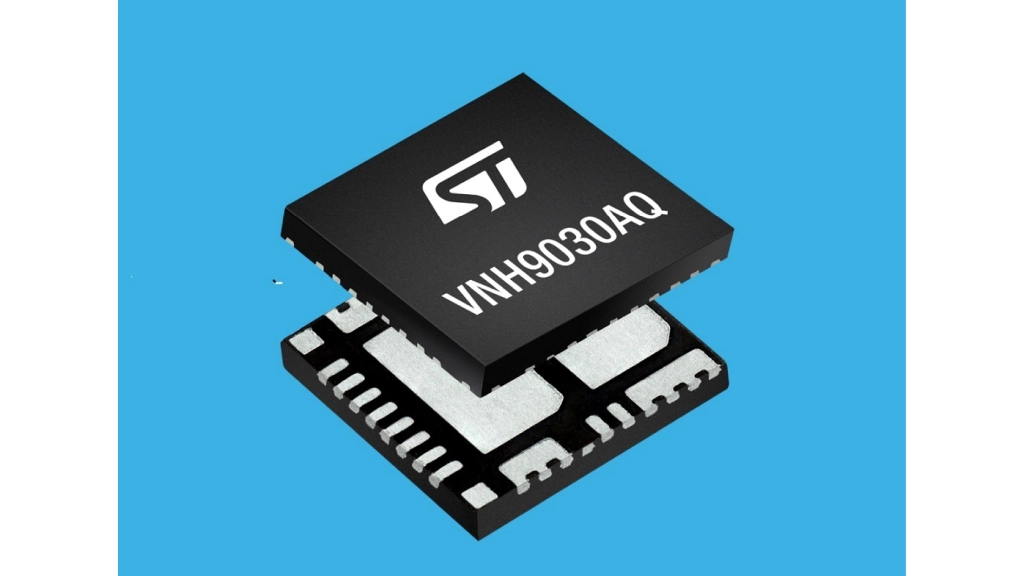

Der integrierte, für Gleichstrommotoren vorgesehene Vollbrückenmotortreiber VNH9030AQ von STMicroelectronics eignet sich für verschiedenste Verwendungszwecke im Automotive-Bereich, darunter auch Functional-Safety-Applikationen. Der Baustein enthält nicht nur fortschrittliche Diagnosefunktionen, sondern besitzt auch einen speziellen Anschluss zur Echtzeitsignalisierung des Ausgangszustands, wodurch externe Schaltungen eingespart werden können und der Bauteileaufwand geringer wird.
Mit einem RDS(on) von 30 mΩ pro Zweig eignet sich der VNH9030AQ für die effiziente Ansteuerung von Gleichstrommotoren geringer bis mittlerer Leistung beispielsweise für Türmodule, Waschwasserpumpen, Heckklappenantriebe und Sitzverstellungen.
Die integrierte nicht-dissipative Strommessschaltung, die zur allgemeinen Effizienz des Treibers beiträgt und den Bedarf an externen Bauelementen weiter senkt, überwacht den Stromfluss im Baustein zur Unterscheidung der einzelnen Motorphasen. Durch den sehr geringen Standby-Stromverbrauch über den gesamten Betriebstemperaturbereich vereinfacht sich der Einsatz in Zonencontroller-Plattformen.
Der VNH9030AQ enthält die high- und low-seitigen MOSFETs mitsamt den jeweiligen Gatetreibern, Diagnosefunktionen und Schutzvorkehrungen gegen transiente Überspannungen, Unterspannungen, Kurzschlüsse und Querströme. Da die Flexibilität besteht, die MOSFETs wahlweise in Reihe oder parallel zu schalten, ist der Einsatz in Systemen mit mehreren Motoren ebenso möglich wie die Anpassung an weitere besondere Anforderungen. (jr)
