Rosenberger hat mit dem HVR25 eine neue Generation geschirmter Hochvolt-Steckverbinder vorgestellt. Der Steckverbinder ist für Ströme bis 40 A und Spannungen bis 1000 V ausgelegt und gilt als derzeit kleinster Vertreter seiner Klasse. Er wurde speziell für den Einsatz in elektrifizierten Nebenaggregaten entwickelt, etwa in PTC-Heizungen, Invertern oder On-Board-Ladegeräten (OBC).
Im Vergleich zu bisherigen Klasse-2-Systemen ermöglicht der HVR25 eine Bauraum- und Gewichtsreduzierung um bis zu 50 %, was eine kompaktere Systemintegration und geringere Kabelsatzkosten unterstützt.

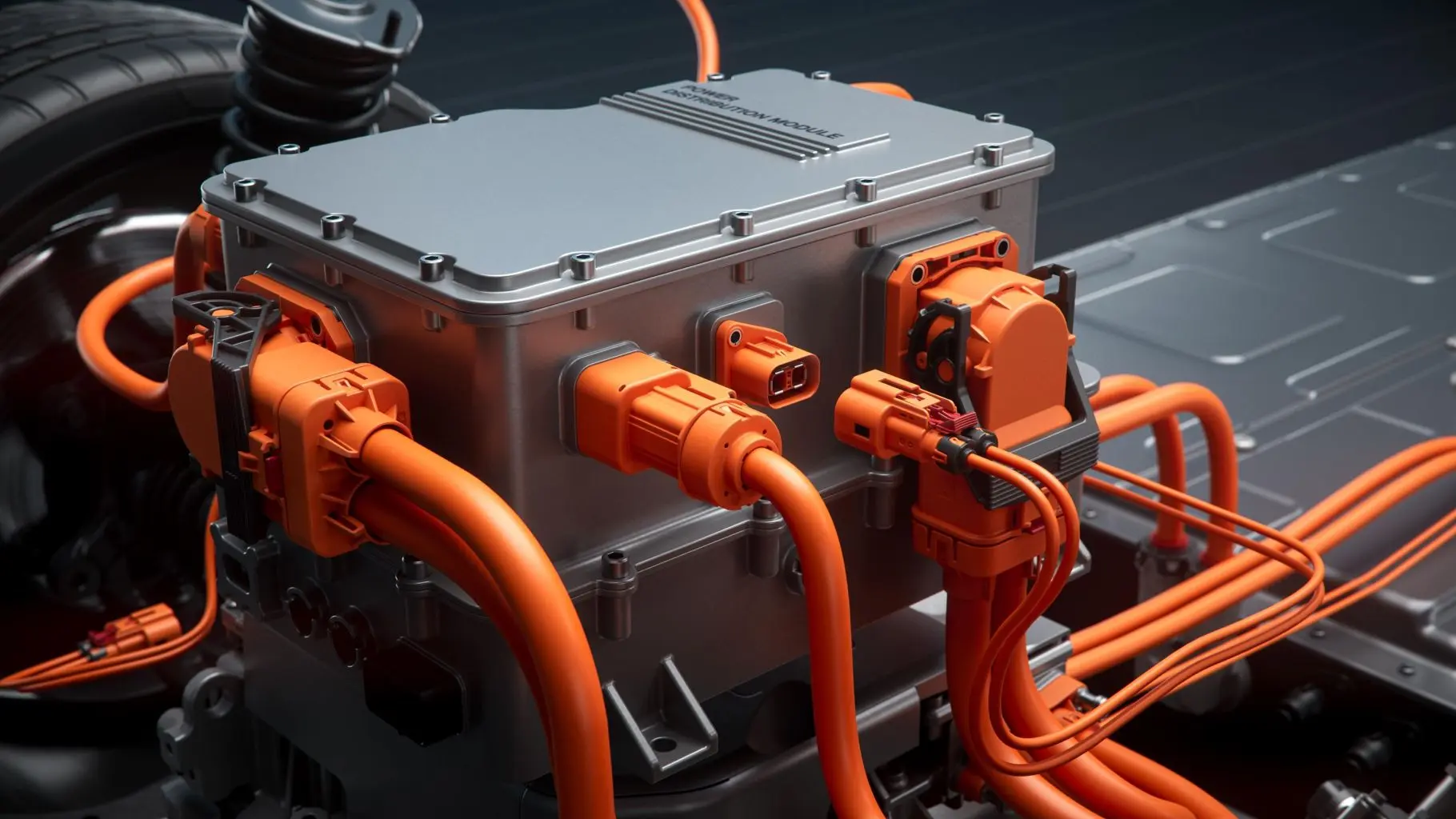

Die Steckverbinder sind für Ströme bis 40 A und Spannungen bis 1000 V ausgelegt und zählen zu den derzeit kompaktesten Lösungen ihrer Leistungsklasse. (© Rosenberger)
Das System erfüllt die relevanten USCAR- und LV-215-2-Anforderungen, ist RoHS-konform und verfügt über ein geschirmtes Design mit integriertem HVIL-Kontakt. Im gesteckten Zustand erreicht der HVR25 die Schutzart IP6K9K, im ungesteckten Zustand IPXXB.
Der Einsatztemperaturbereich liegt zwischen –40 °C und +125 °C. Die Serie umfasst Kabelsteckverbinder und Header mit identischer Schnittstelle für Kabelquerschnitte von 1,5 bis 4 mm² und ist für den Einsatz in kompakten Hochvoltarchitekturen elektrifizierter Fahrzeugplattformen ausgelegt. (oe)
