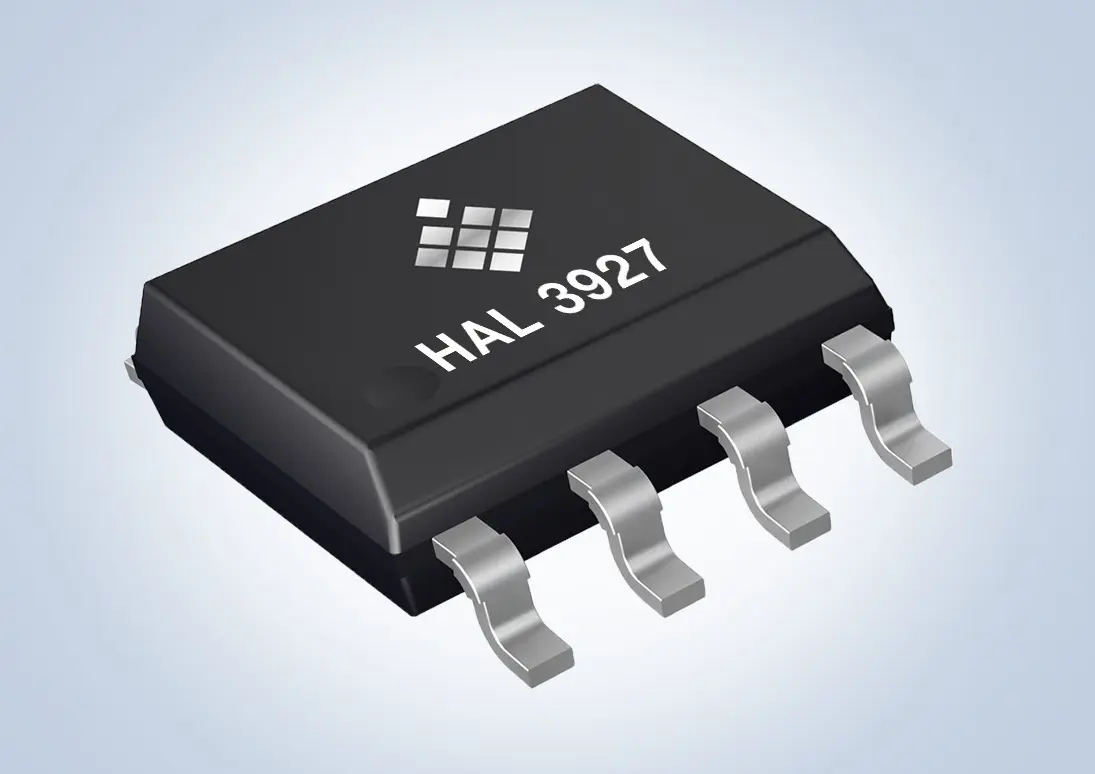

Der Direktwinkelsensor HAL 3927 von TDK-Micronas verfügt über einen linearen, ratiometrischen Analogausgang mit integrierter Leitungsbrucherkennung sowie über eine SAE J2716-konforme SENT-Schnittstelle gemäß Rev. 4.
Der Positionssensor nutzt Hall-Technologie und kann die 3D-Magnetfeldkomponenten (BX, BY, BZ) messen. Basierend auf zwei der drei Magnetfeldkomponenten erfasst der Sensor einen Winkelbereich von 360 Grad sowie lineare Bewegungen.
Zusätzlich zu einer integrierten Signalverarbeitung zur Aufbereitung des Ausgangssignals verfügt der Sensor über eine frei programmierbare Ausgangscharakteristik, z.B. zur Linearisierung des Ausgangssignals über bis zu 33 Stützstellen (17 variable oder 33 feste). Hauptkennwerte wie Verstärkung und Offset, Referenzposition usw. können durch Programmierung des nichtflüchtigen Speichers an den magnetischen Schaltkreis angepasst werden. Der HAL 3927 ist als SEooC (Safety Element out of Context) ASIL B ready gemäß ISO 26262 definiert. Der Sensor ist in Musterstückzahlen in einem SOIC8 SMD-Gehäuse verfügbar. Der Produktionsstart ist für das erste Quartal 2024 geplant. (jr)
