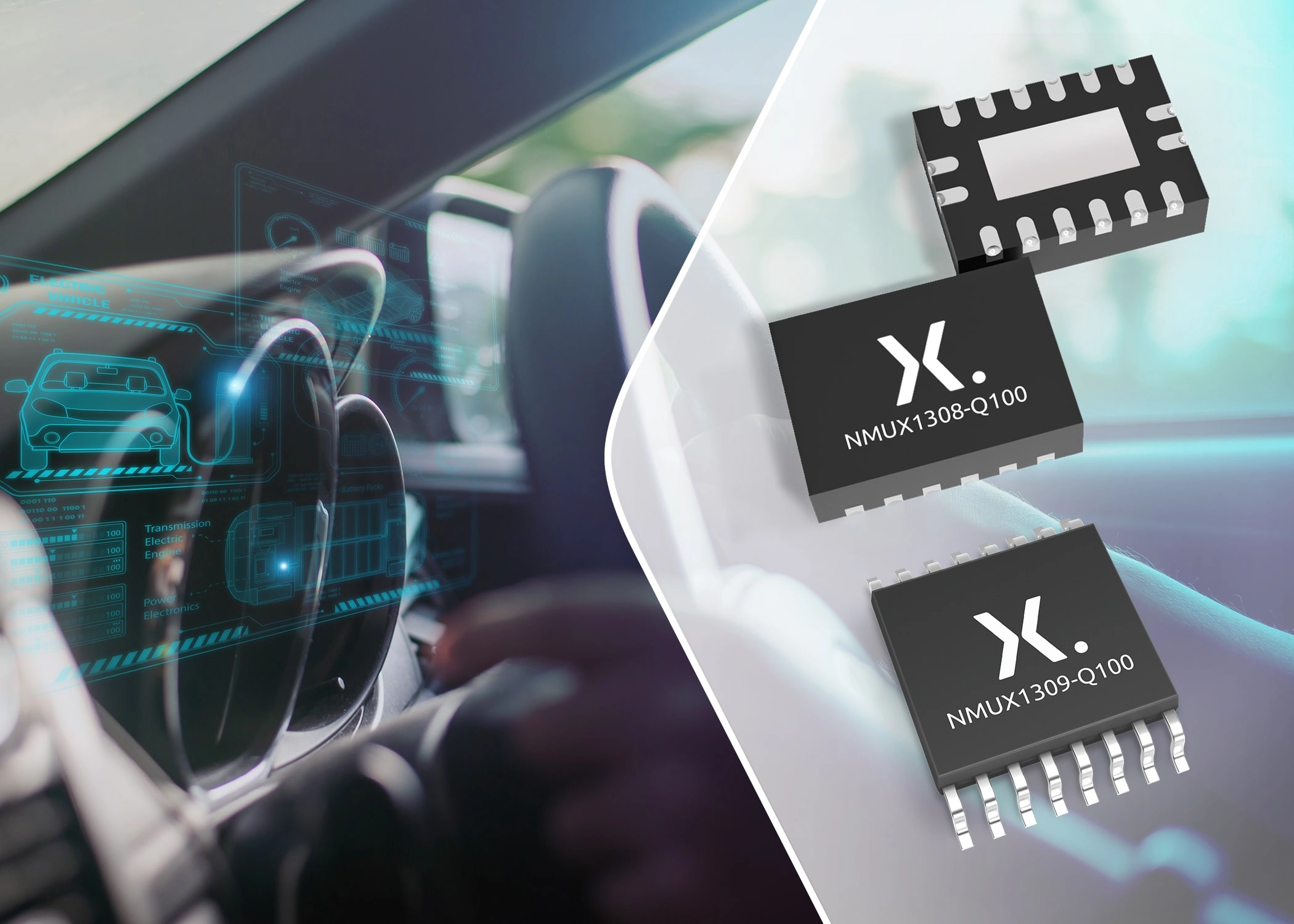

Die universeller, bidirektionaler CMOS-Analogschalter mit vier (NMUX1308) bzw. acht Kanälen (NMUX1309) von Nexperia sind für einen Betriebsspannungsbereich von 1,5 V bis 5,5 V ausgelegt. Auf die bisher erforderliche Spannungsumsetzung bei 1,8V-Systemen kann daher verzichtet werden.
Nexperia hat diese Serie von Schaltern mit zusätzlichen Funktionen ausgestattet, die die Sicherheit des Systems insgesamt erhöhen. Sie ermöglichen es, dass die Steuerpins sowie die analogen Pins vor dem Einschalten des Systems mit einer Vorspannung werden, wobei auch nach dem Ausschalten des Systems eine Vorspannung erhalten bleiben. Dies verhindert eine Rückspeisung der Versorgungsschiene über einen beliebigen Pin des Analogschalters. (jr)
Die Bausteine enthalten eine Schaltung zur Steuerung des Injektionsstroms, die die Ausgangsspannungsverschiebungen auf dem aktiven Kanal auf unter 5 mV begrenzt, wenn ein Überspannungsereignis auf deaktivierten Signalkanälen auftritt. Dies macht externe Dioden- und Widerstandsnetzwerke überflüssig. (jr)
