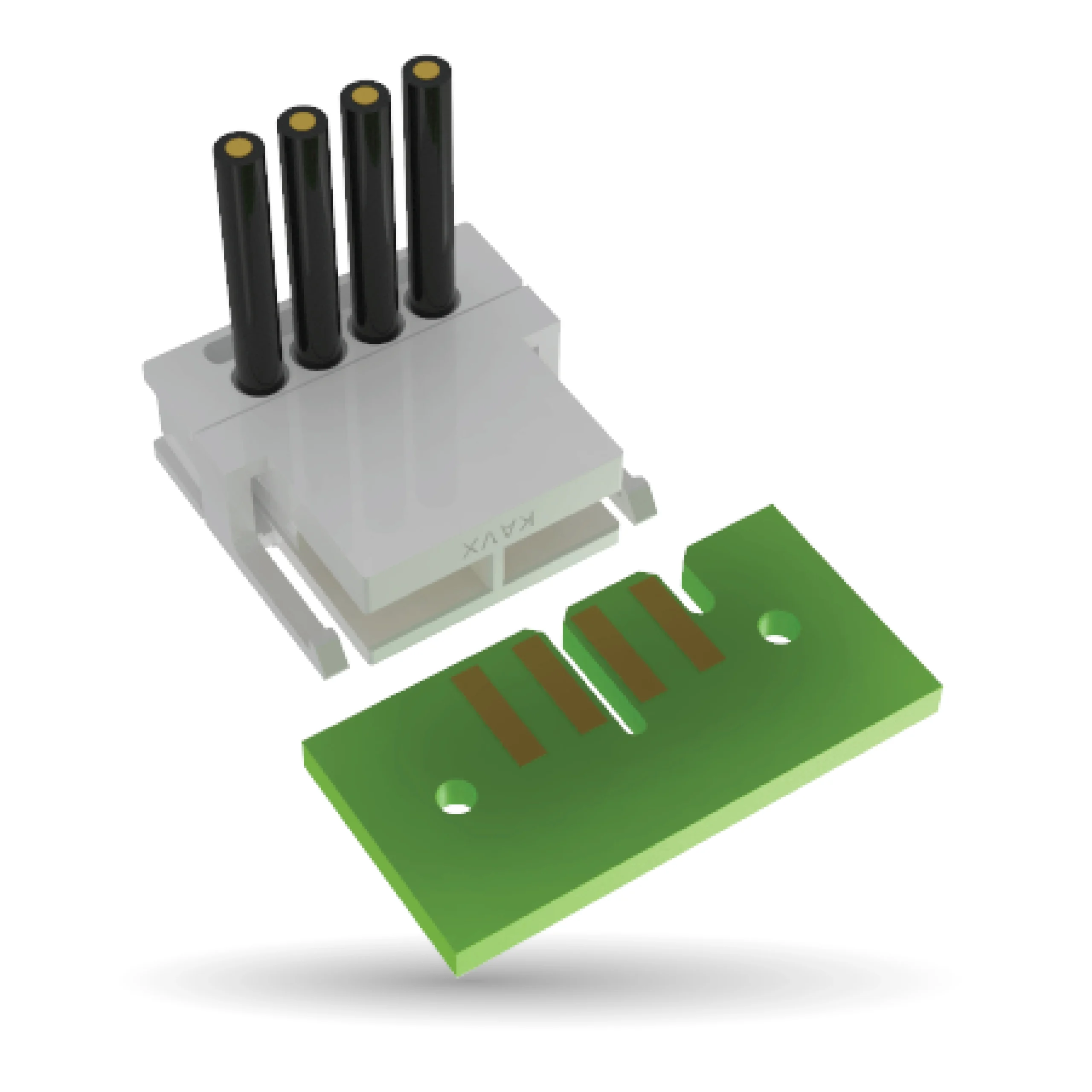

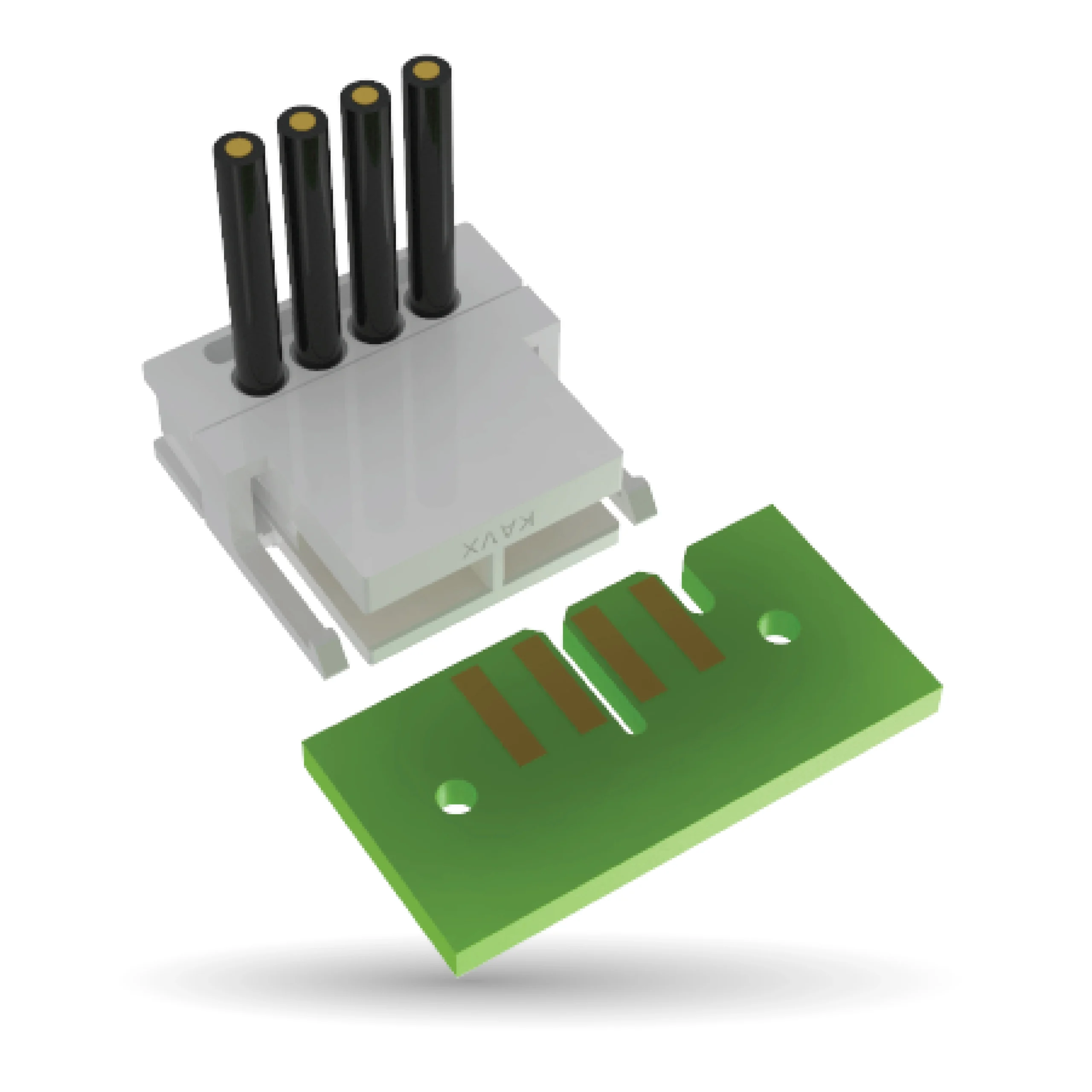

Die einteiligen Draht-zu-Platine-Kartenrandsteckverbinder der Serie 9169-000 von Kyocera AVX kombinieren zwei lötfreie Kontakttechniken, die die Herstellung von hochintegrierten Verbindungen erleichtern und eine hohe elektrische und mechanische Leistung in rauen Umgebungen bieten: Schneidklemmkontakte (IDCs) für zuverlässige, kaltverschweißte und gasdichte Wire-to-Connector-Anschlüsse und Berylliumkupfer (BeCu)-Federkontakte für zuverlässige Wire-to-Board-Anschlüsse. Diese neuen Steckverbinder verfügen außerdem über eine Positionierungsrippe für die Polarisierung, die Fehler beim Einstecken in die Leiterplatte verhindert, sowie über beidseitige Platinenverriegelungen, die ihre mechanische Haltekraft verstärken.
Die neue Serie 9169-000 ist mit 2 bis 10 Kontakten im Raster 2,5 mm erhältlich, die im Nasenbereich vergoldet oder rein verzinnt sind und für den Anschluss von 22 bis 28 AWG Voll- oder Litzendrähten und 1,6 mm dicken Leiterplatten mit vergoldeten oder verzinnten Pads ausgelegt sind. Er ist auch mit glasgefüllten UL94 V-0 Polyamid 66 (PA66) Isolatoren in acht verschiedenen Farben erhältlich: weiß, schwarz, orange, grün, rot, gelb, blau und braun. Was die Leistung betrifft, so ist sie für 100VACRMS oder das DC-Äquivalent, bis zu 3 A für Varianten mit 2 bis 6 Kontakten (U.S. UL), bis zu 2 A für Varianten mit 7 bs zehn Kontakten und zehn Zyklen bei Betriebstemperaturen von -40 °C bis +130 °C ausgelegt und ebenfalls UL-zertifiziert. (jr)
