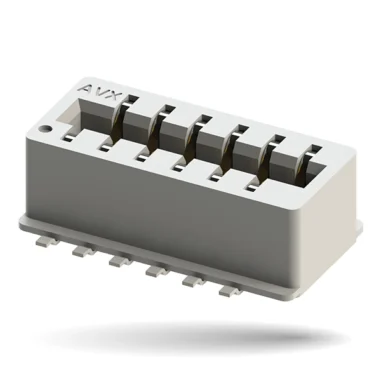

Die zweireihigen, invertierten Card-Edge-Stecker der Serie 9159-600 von KYOCERA AVX für doppelseitige Leiterplatten sind nach Unternehmensangaben derzeit einzigartig auf dem Markt. Die einteiligen Kartenrandsteckverbinder verfügen über versetzte Kontakte, die die doppelte Anzahl von Positionen (4-12 gegenüber 2-6) in einem ähnlich großen Formfaktor ermöglichen. Die versetzte Kontaktkonfiguration verhindert zudem Kurzschlüsse und Kontaktbeschädigungen beim Einstecken und Herausziehen von Leiterplatten und ist nach UL1977 Sicherheitsstandards zugelassen.
Die Steckverbinder sind für 1,6 mm dicke Leiterplatten mit vergoldeten Pads konzipiert und für 2,5 A pro Kontakt, 300 VAC, 10 Steckzyklen und Betriebstemperaturen von -40 °C bis +125 °C ausgelegt. Sie verfügen über weiße, glasgefüllte Hochtemperatur-Nylonisolatoren nach UL94 V-0 mit 4, 6, 8, 10 oder 12 Kontakten, einer Goldbeschichtung an der Nase und einer bleifreien, matten Zinnbeschichtung an den Enden. (jr)
