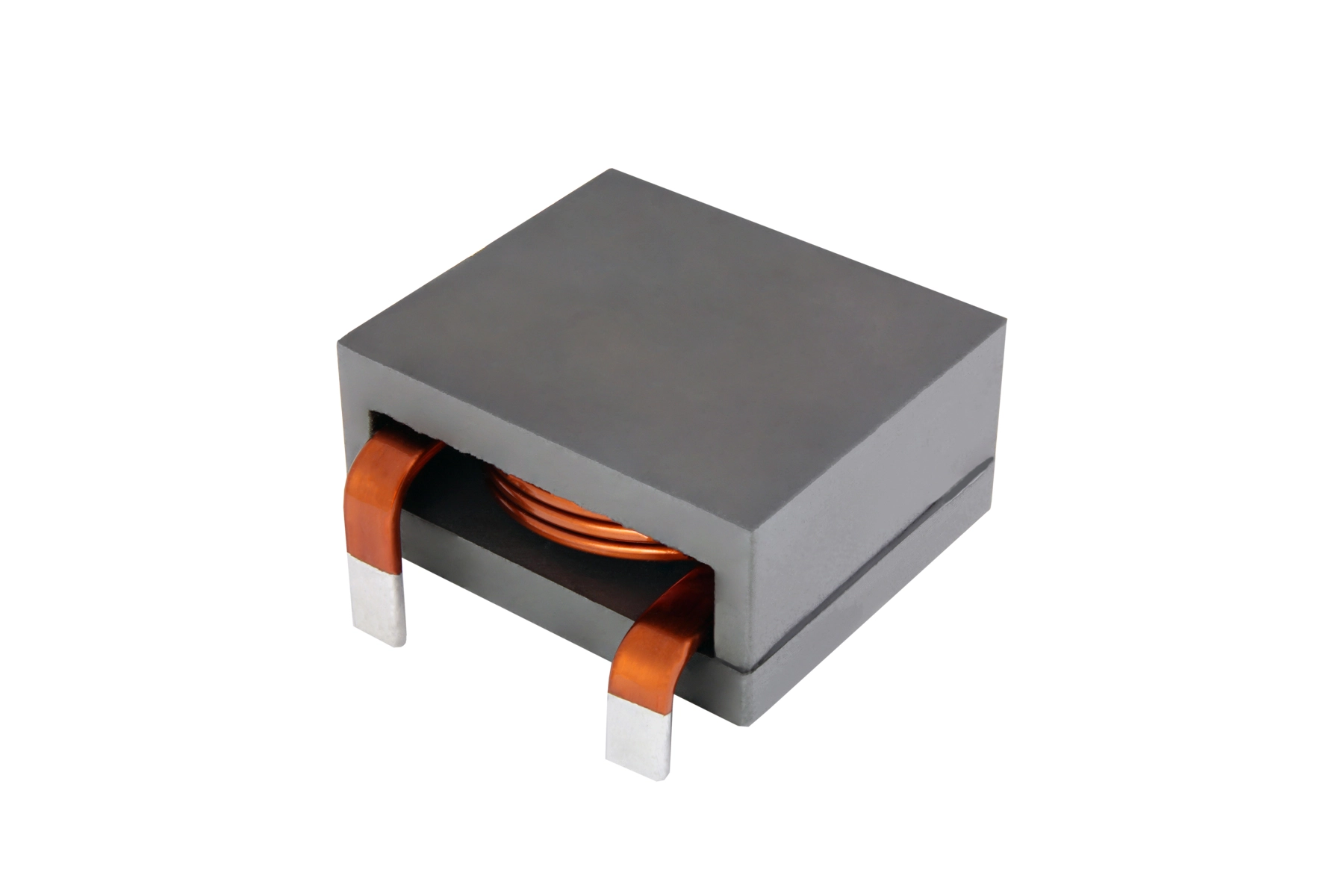

Die radial bedrahteten IHDF-Induktivität IHDF-1300AE-1A zur Durchsteckmontage wurde von Vishay für einen Nennstrom von bis zu 72 A und Sättigungsströme von bis zu 230 A spezifiziert. Das Bauteil mit Ferritkern und einem maximalen Profil von 15,4 mm arbeitet in einem Temperaturbereich von -55°C bis +155°C mit nur geringen AC- und DC-Verlusten und ausgezeichneter Wärmeableitung.
Die Spulenkonstruktion sorgt für einen niedrigen Gleichstromwiderstand (DCR) von maximal 1,1 mΩ. Im Vergleich zu konkurrierenden Lösungen auf Ferritbasis bietet die Spule laut dem Hersteller einen 75 % höheren Nennstrom.
Mit einer Betriebsspannung von bis zu 500 VDC ist die nach AEC-Q200-qualifizierte Induktivität ideal für DC/DC-Wandler, Wechselrichter sowie zur Unterdrückung von Motor- und Schaltgeräuschen.
Vishay passt die Montageausrichtung, den Anschlusstyp, die Nenninduktivität und die Isolationsspannung auf Anfrage an. Um die Gefahr des Whiskerwachstums zu verringern, ist die Induktivität mit einer Heißverzinnung versehen. Das Bauelement ist RoHS-konform, halogenfrei und »Vishay Green«. (jr)
