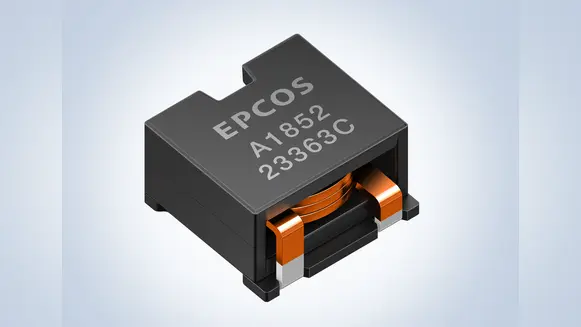

Die neuen SMD-Hochstrom-Flachdrahtinduktoren (EPCOS ERU27M-Serie) von TDK erüllen die höheren Leistungsdichten im Automobil, indem ein Legierungspulver als Kernmaterial verwendet wird, das im Vergleich zu dem bisher verwendeten Kernmaterial weicher in Sättigung geht.
Konzipiert für Bemessungsströme von 36 A bis 48 A, decken diese oberflächenmontierbaren Komponenten einen Bereich von Induktivitätswerten von 2,3 µH bis 8,5 µH ab. Die DC-Widerstände liegen zwischen 0,68 mΩ und 1,66 mΩ. Dank der Wicklung aus Flachdraht haben die Bauteile sehr kompakte Abmessungen von nur 27,1 x 25,55 mm3, und die Höhe reicht von 14,1 mm bis 16,4 mm. Ausgelegt sind die Induktivitäten für Betriebstemperaturen von -40 °C bis +150 °C. Um sich mit den verschiedenen Modellen dieser Serie vertraut zu machen, bietet TDK ein Musterkit für die Drosseln an (B82579X0027). Es enthält vier Exemplare von jeder der vier Modellvarianten. (oe)
