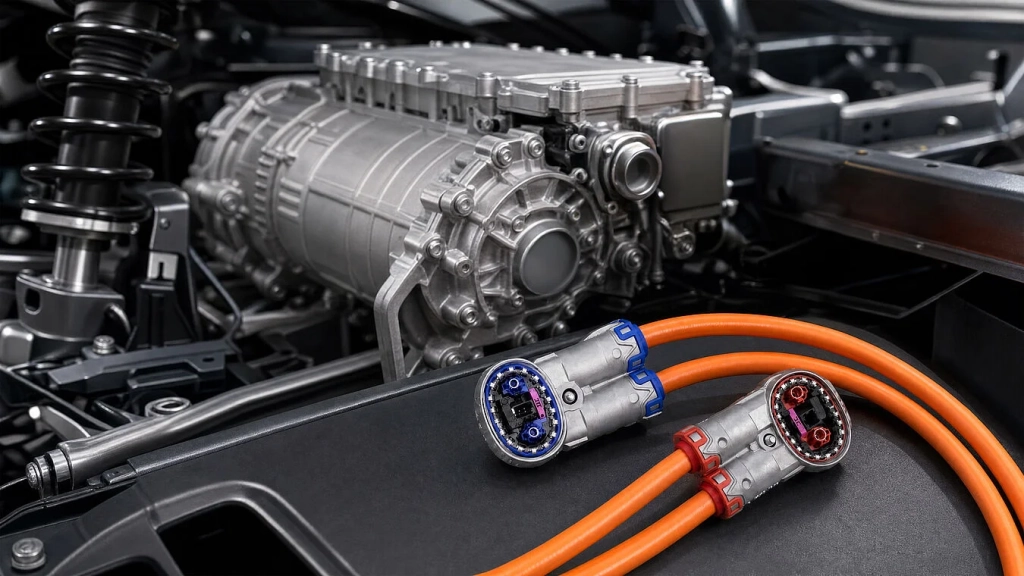

Die für den Anschluss von Elektromotoren ausgelegten, geschirmten Steckverbinderfamilien HVS 240 und HVS 420 von Rosenberger tragen bei Verwendung von Kupferleitungen eine Betriebsspannung von bis zu 1.200 V DC und Dauerströme von bis zu 285 A (HVS 240) bzw. 410 A (HVS 420).
Beide Serien sind auf langfristige Zuverlässigkeit ausgelegt, für den Einsatz unter anspruchsvollen Umgebungsbedingungen qualifiziert und verfügen über eine HVIL-Funktion (High Voltage Interlock), die eine Überwachung der Hochspannungsverbindung unterstützt. Für die elektrische Isolationsfestigkeit sind sie für eine Testspannung von 5.000 V DC spezifieziert.
Die Steckverbindergehäuse aus Cu/Sn ermöglichen einen Betrieb in einem Temperaturbereich von −40 °C bis +140 °C. Die Systeme sind nach Vibrationsbelastungsstufe IV qualifiziert und erfüllen die Anforderungen gemäß LV215-2.
Im gesteckten Zustand erreichen die Steckverbinder die Schutzklassen IP6K9K, IPX8 und IPXXD, im ungesteckten Zustand bieten sie Berührungsschutz gemäß IPXXB. Beide Systeme sind RoHS-konform.
Die Vertreter der HVS 240-Serie sind für Kabelquerschnitte von 16 mm², 25 mm², 35 mm² und 50 mm² ausgelegt und weisen eine Strombelastbarkeit von bis zu 285 A bei 80 °C mit Kupferleitern bzw. 235 A mit Aluminiumleitern auf. Die HVS 420-Serie ist für Kabelquerschnitte von 35 mm², 50 mm², 70 mm² und 95 mm² dimensioniert und hat eine Strombelastbarkeit von bis zu 410 A mit Kupfer- beziehungsweise 317 A mit Aluminiumleitern bei 80 °C. Beide Systeme sind für bis zu 50 Steckzyklen ausgelegt. (jr)
