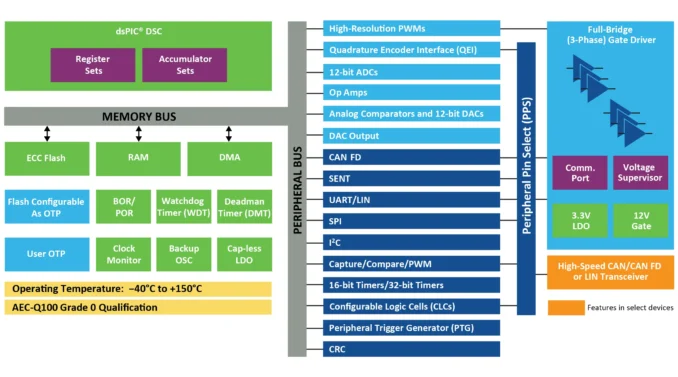

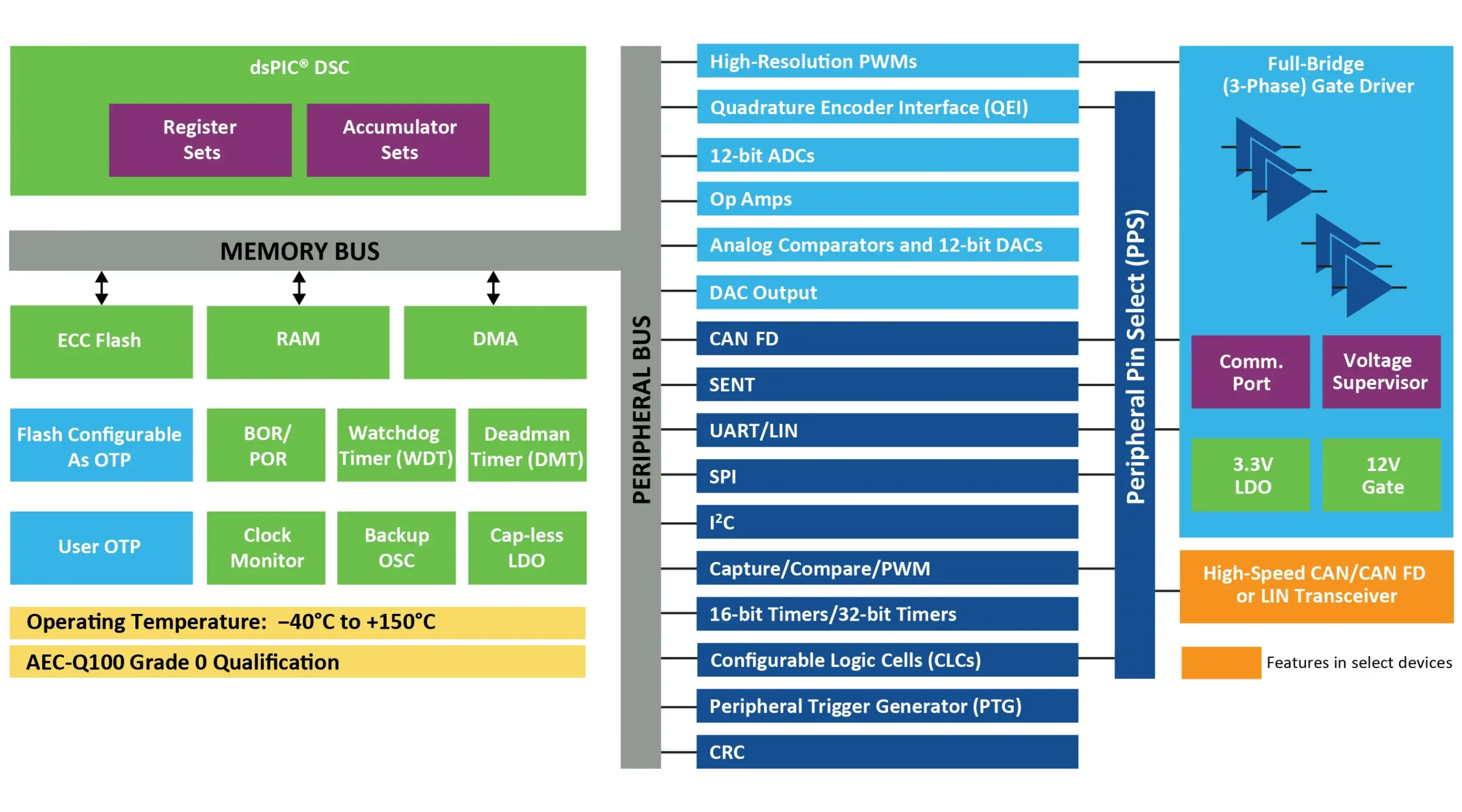

Die neuen Motortreiberbausteine basieren auf den dsPIC-Digital-Signal-Controller (DSCs) von Microchip. Sie vereinen einen dsPIC33, einen 3-Phasen-MOSFET-Gate-Treiber und einen optionalen LIN- oder CAN-FD-Transceiver in einem Gehäuse. Die Bausteine werden durch Entwicklungsboards, Referenzdesigns, Anwendungshinweise und der eigenen Field-Oriented-Control-/FOC-Software-Entwicklungssuite motorBench Development Suite V2.45 unterstützt.
Die integrierten Motortreiber lassen sich über eine einzige Spannungsversorgung mit bis zu 29 V (Betrieb) und 40 V (transient) betreiben. Ein interner 3,3V-Low-Dropout-/LDO-Spannungsregler versorgt den dsPIC-DSC. Die Motortreiber arbeiten mit 70 bis 100 MHz, bieten hohe CPU-Leistung und unterstützen den effizienten Einsatz von FOC- und anderen fortschrittlichen Motorsteuerungsalgorithmen.
Das dsPIC33CK-Motor-Control-Starterkit (MCSK) umfasst u.a. ein dsPIC33CK-Entwicklungsboard und einen 24V-/3-Phasen-BLDC-Motor. Es unterstützt Motorsteuerungen, die zwischen 12 und 48 VDC mit bis zu 10 A Dauerstrom betrieben werden.
Das Starterkit MCLV-48V-300W ermöglicht schnelles Prototyping von 3-Phasen-Permanentmagnet-Synchronmotoren, die zwischen 12 und 48 VDC betrieben werden und bis zu 25 Aeff Dauerstrom pro Phase liefern. (jr)
