Infineon: High-Side-Leistungsschalter mit einstellbarer Überstrombegrenzung

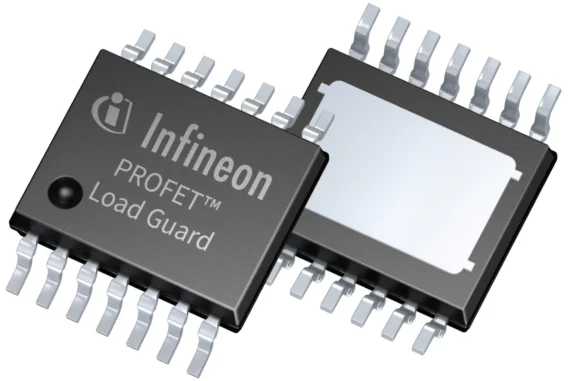

Das PG-TS-DSO-14-Gehäuse der neuen Leistungsschalter bietet eine hohe Kompatibilität zu anderen SMART7-Bausteinen. ©Infineon

Die High-Side-Leistungsschalter PROFET Load Guard 12V zeichnen sich durch eine Kombination aus einer einstellbaren Überstrombegrenzung und einem speziellen Modus zum Schalten für kapazitive Lasten (CLS mode) aus und erfüllen damit die vielfältigen Anforderungen der modernen sekundären Leistungsverteilung.

Die zwei- und einkanaligen Leistungsschalter von Infineon haben einen breiten Strombegrenzungsbereich zwischen 0,3 und 8,7 A, abhängig vom Einschaltwiderstand RDS(ON). Ohne Beteiligung des Mikrocontrollers können mit dieser Funktion Spitzenströme unterbunden werden. Gleichzeitig wird eine schnelle Fehlertrennung zur Leistungsverteilung ermöglicht, falls Überlastbedingungen aufgrund von Fehlern in den Lasten auftreten, beispielsweise in der Sensor-Fusion-Box. Lasten mit großem kapazitivem Anteil, wie ADAS- oder Display-Module, können zudem durch den CLS-Modus der Bauteile schnell zugeschaltet werden.

Die Familie ist für einem Betriebsspannungsbereich von 3 V (Cranking: 2,7 V) bis 28 V und Nennströme von 2 bis 3 A ausgelegt und besteht aus zwei 90 mΩ- und zwei 50 mΩ-Bauteilen – beide sind als ein- und zweikanalige intelligente High-Side-Leistungsschalter erhältlich. Das PG-TS-DSO-14-Gehäuse bietet eine hohe Kompatibilität zu anderen SMART7-Bausteinen, wie dem PROFET +2 12V. (jr)
