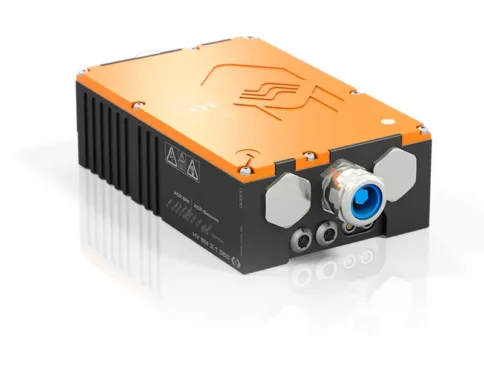

Das Breakout-Modul HV BM 3.1 OBC wurde von CMS speziell für Messungen von Strömen bis zu ±88 Arms entwickelt. Ein- bis dreiphasige Messungen von AC-Ladevorgängen können damit mit nur einem Messmodul durchgeführt werden. Dabei ist die Schaltung für Messung von Sternspannungen bereits direkt im Modul integriert.
Für die Messung wird das Modul zwischen Netzanschluss und Ladestation oder zwischen Ladestation (Wallbox) und Bordladegerät (On-bord Charger; OBC) in die Netz- oder Ladekabel eingeschleift. Dafür werden die Kabel mit Kabelverschraubungen ins Innere des Moduls geführt und dort über Kabelschuhe (M6-Schraubterminals bzw. M4 für Kontrollkanäle) angeschlossen.
Die Datenausgabe (inkl. berechneter Größen) erfolgt über XCP-on-Ethernet und CAN. Die simultane Ausgabe ermöglicht die schnelle Datenerfassung über Ethernet und die gleichzeitige Aufzeichnung mit einem CAN-Datenlogger. (jr)
