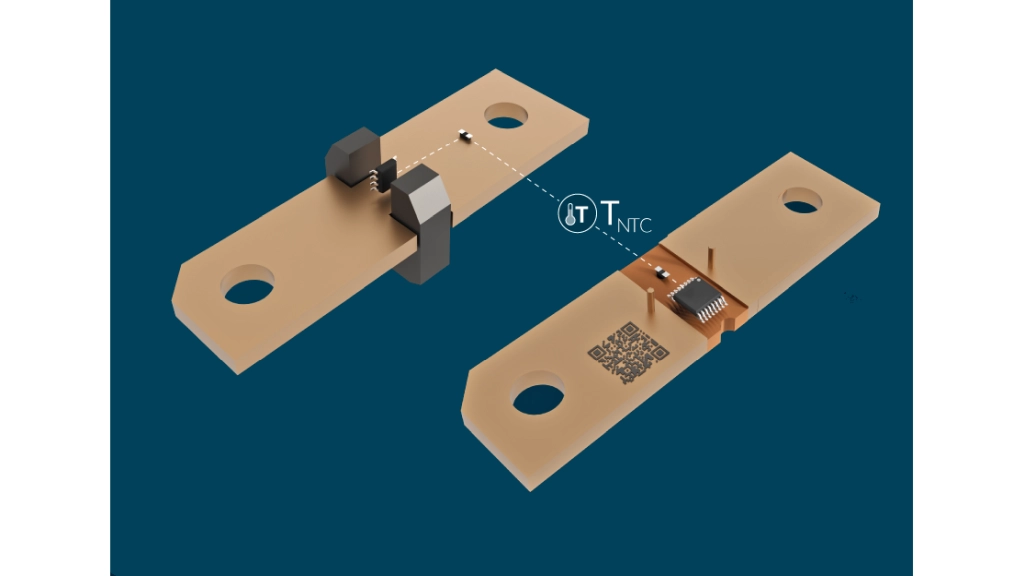

Die programmierbaren Stromsensoren MLX91230 (Hall-Effekt) und MLX91231 (Sensor mit Shunt-Schnittstelle) von Melexis verfügen über einen zusätzlichen Eingang, an den ein NTC-Temperatursensor mit negativem Temperaturkoeffizienten (NTC) angeschlossen werden kann. Durch dieses Upgrade ist neben der Messung von Strom, Spannung und Temperatur an der Montagestelle auch eine abgesetzte Temperaturmessung möglich.
Der NTC-Eingang lässt sich beispielsweise zur Erkennung von Schwankungen der Systemtemperatur nutzen. Im Falle des Shunt-Schnittstellen-Stromsensors ermöglicht der Eingang zudem die Kompensation der Restvariabilität des Shunt-Widerstands über die Temperatur. Dadurch wird die Strommessgenauigkeit weiter erhöht. Der neue NTC-Eingang ist darüber hinaus ASIL C(D)-konform und kann somit in sicherheitskritischen Automobilanwendungen eingesetzt werden, darunter Automobilbatterien, DC-Schnellladung, intelligente Pyrosicherungen und Stromverteilungsmodule.
Die Sensorbausteine sind mit einer MCU mit integriertem Flash-Speicher ausgestattet. Das erleichtert den Einsatz kundenspezifischer Software und ermöglicht eine robuste Kompensation von Systemabweichungen. Die LIN-Ausgangsoption ermöglicht darüber hinaus eine einfache Integration in 12-V-Batterieanwendungen und Stromverteilungsmodule, während UART die direkte Kommunikation mit dem Batterieüberwachungssystem (BMS) ermöglicht. Letzteres kommt zunehmend in Batterietrennvorrichtungen (BDU) zum Einsatz. Bei Remote-BMS-Systemen kann UART-over-CAN eine robustere physikalische Schicht nutzen und gleichzeitig die darüber liegenden Overhead-Schichten beibehalten. Diese charakterisieren die Punkt-zu-Punkt-Kommunikation des aktuellen Sensormoduls mit dem BMS. (jr)
