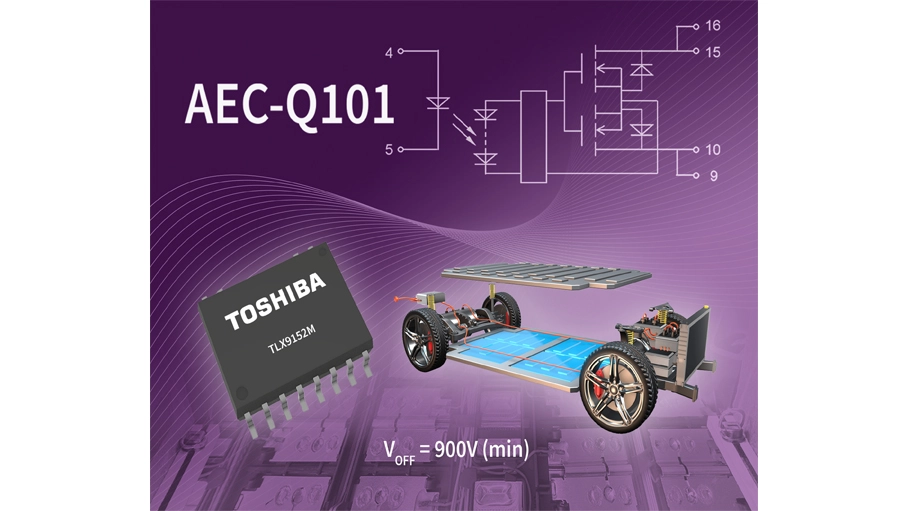

Das Fotorelais TLX9152M von Toshiba verfügt über eine minimale Ausgangsspannungsfestigkeit (VOFF) von 900 V und eignet sich für Anwendungen wie Batterie- und Brennstoffzellen-Steuergeräte sowie für Batteriemanagementsysteme (BMS) in Elektrofahrzeugen.
Das TLX9152M besteht aus einer Infrarot-LED, die optisch mit einem Foto-MOSFET gekoppelt ist. Das Bauteil zeichnet sich durch eine Ansprechzeit (TON/TOFF) von 1 ms (max.), einen Auslösestrom von 3 mA (max.) und einen Ausschaltstrom (IOFF) vn 100 nA (max.) bei Umgebungstemperatur. Die IR-LED hat einen Durchlassstrom (IF) von 20 mA (max.), während ihr Fotodetektorelement einen Einschaltstrom (ION) von 50 mA aufweist.
Das Relais TLX9152M ist in einem SO16L-T-Gehäuse untergebracht, das häufig für Hochspannungs-Fotorelais verwendet wird. Das bereits erhältliche Produkt TLX9160T von Toshiba wird im gleichen Package geliefert. Es verfügt über eine Ausgangsspannungsfestigkeit von 1.500 V für 800 V-Batteriesystemen, wenn die Prüfspannung auf 2.600 V beträgt. Daher können 400 V und 800 V Batteriesysteme mit dieser Kombination die gleiche Leiterplatte verwenden. (jr)
