Toshiba Electronics Europe hat mit dem TLX9920 einen Optokoppler mit Photovoltaik-Ausgang vorgestellt, der eine isolierte Gate-Ansteuerspannung für Leistungs-MOSFETs bereitstellt. Das Bauteil ist für High-Side- und Back-to-Back-Schaltungen konzipiert, wie sie in Solid-State-Relais eingesetzt werden, und findet Anwendung in Batteriemanagementsystemen, Onboard-Ladegeräten, Wechselrichtern und weiteren Hochvolt-Systemen.
Die benötigte Gate-Spannung wird direkt über den integrierten Photovoltaik-Ausgang erzeugt, wodurch sich die Schaltungskomplexität reduziert und gleichzeitig eine galvanische Trennung zwischen Steuer- und Leistungsseite gewährleistet bleibt. In Kombination mit externen MOSFETs ermöglicht der Baustein das Schalten hoher Spannungen und Ströme.

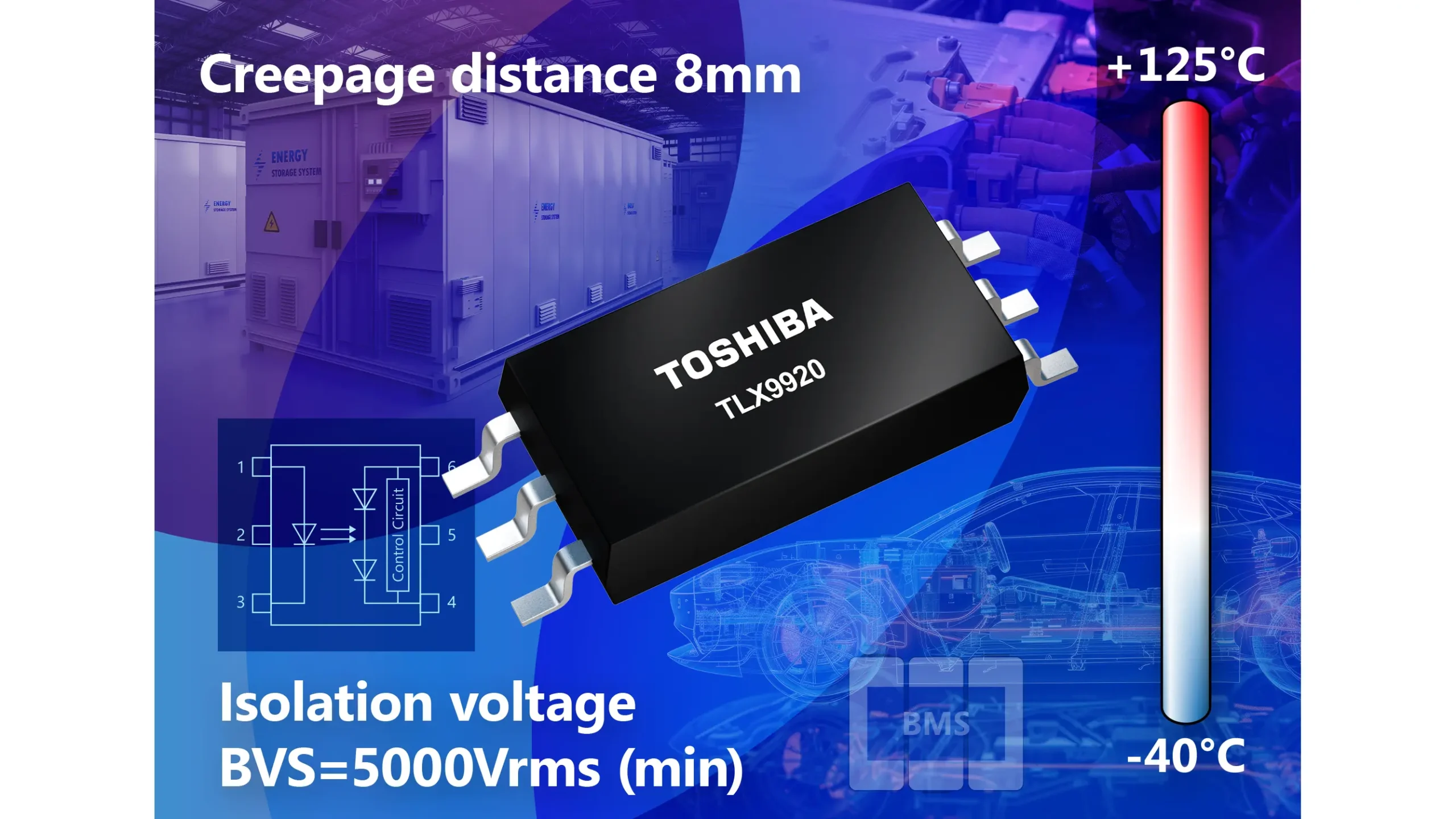

Der TLX9920 ist in einem kompakten SO6L-Gehäuse untergebracht, bietet eine Kriechstrecke von mindestens 8 mm sowie eine Isolationsfestigkeit von mindestens 5000 Vrms. Eine integrierte Entladeschaltung unterstützt zudem ein definiertes Abschaltverhalten und vereinfacht das Design. (oe)
