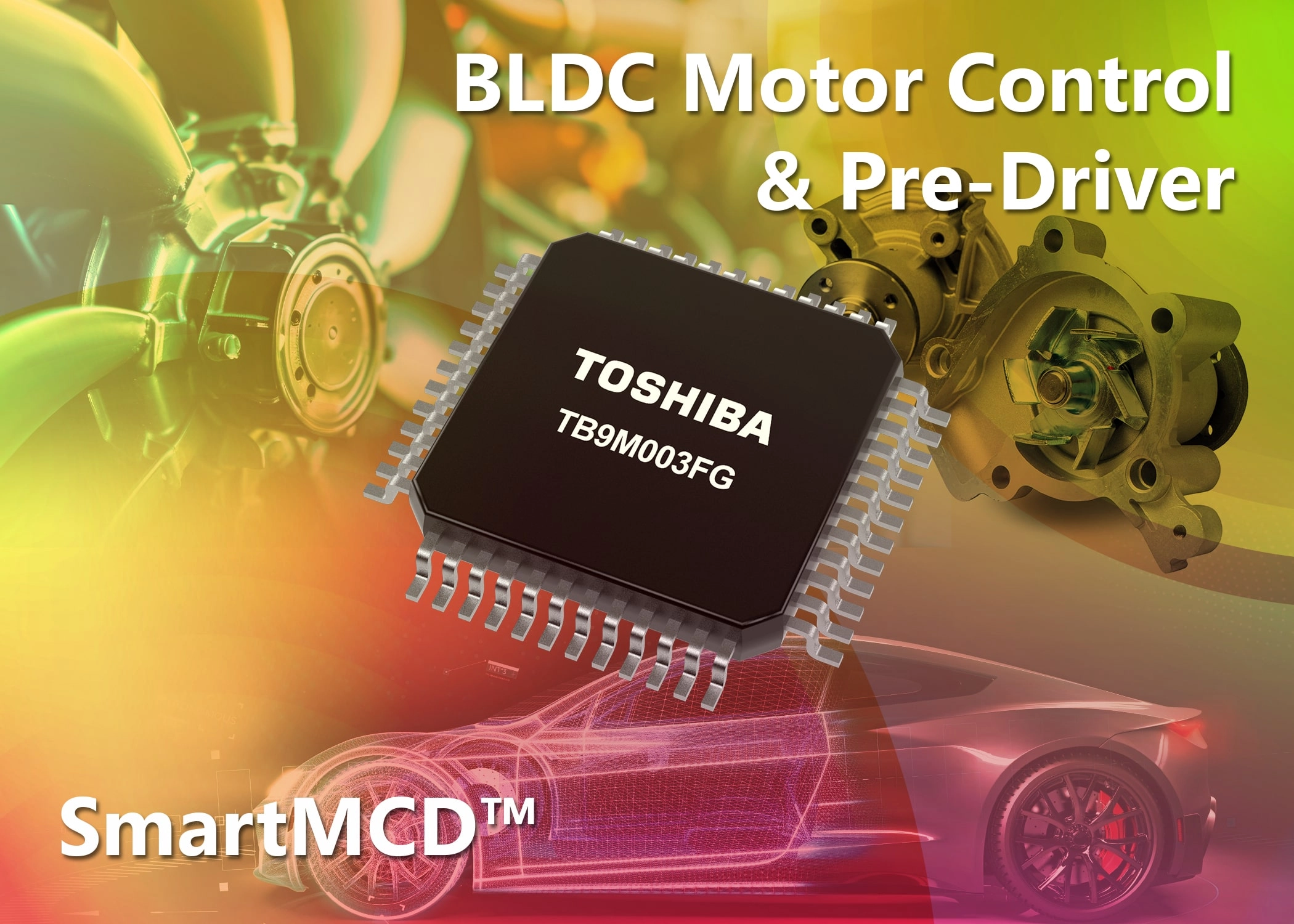

Der TB9M003FG ist das erste Bauelement aus der Familie der Smart Motor Control Driver (SmartMCD) von Toshiba. Gate-Treiber und MCU sind bei diesem Motorcontroller bereits integriert. Er eignet sich für die Ansteuerung dreiphasiger bürstenloser Gleichstrommotoren (BLDC) und Permanentmagnetsynchronmotoren (PMSM) und damit für Anwendungen wie elektrische Pumpen, Lüfter, Body Control und Wärmemanagementsysteme im Auto.
Der Baustein basiert auf dem Mixed-Signal-Prozess von Toshiba und kombiniert eine Arm Cortex-M0-CPU mit einem Vektor-Engine-Coprozessor und Gate-Treibern zur Ansteuerung externer B6 N-Kanal-MOSFETs. Dieser hohe Integrationsgrad des Bauelements ermöglicht kleinere, einfachere und kostengünstigere BLDC-Motorsysteme im Leistungsbereich von 30 bis 1.000 W. Das Bauelement wird direkt an die Batterie und den LIN-Bus (Local Interconnect Network) angeschlossen. Für einen stromsparenden Betrieb verfügt der SmartMCD über verschiedene Sleep/Standby Modi und kann durch eine Wake-up-LIN-Nachricht aktiviert werden.
Der Betriebstemperaturbereich (Ta) des nach AEC-Q100 (Grade 0) qualifizierten Bauelements reicht von -40 °C bis +150 °C. Der SmartMCD verfügt über Detektions- und Schutzschaltungen wie Strombegrenzer, Überstrom, Unterspannung, VBAT-Überspannung, Übertemperaturerkennung/Abschaltung sowie über eine Fehlererkennung für offene/kurzgeschlossene externe Leistungs-MOSFETs. (jr)
