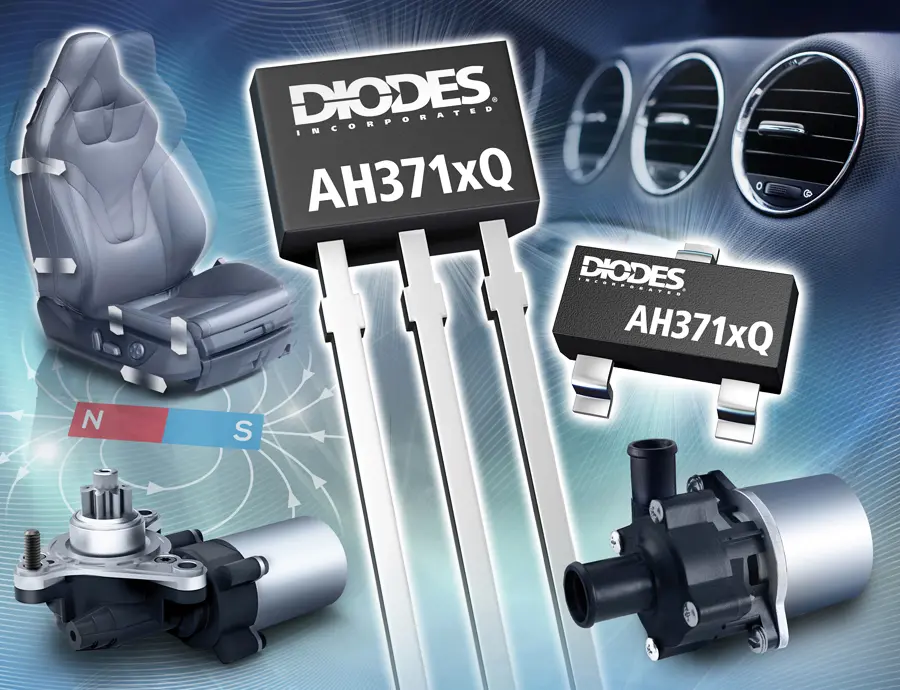

Die Hall-Effekt-Latches der Serie AH371xQ von Diodes haben einen Betriebsspannungsbereich von 3 bis 27 V mit 40 V Lastabwurf-/Load-Dump-Schutz und verfügen über ein Chopper-stabilisiertes Design, das die Auswirkungen thermischer Schwankungen abschwächt und eine verbesserte Streufeldimmunität bietet. Ihre Einschaltzeit beträgt 13 µs.
Für den Bereich von 25 bis 140 Gauss stehen sechs Empfindlichkeitsstufen mit engen Betriebsfenstern und niedrigen Temperaturkoeffizienten für Schaltpunkte zur Auswahl. Diese Optionen geben Spielraum für unterschiedliche magnetische Betriebs- (BOP) und Freigabezeiten (BRP). So lässt sich die beste Lösung in Bezug auf den Schaltabstand und die verwendeten Magnete finden. Open-Drain-Ausgänge bieten eine größere Flexibilität bei externen Pull-up-Spannungen, die höher oder niedriger als die Versorgungsspannung sind.
Die Latches haben eine ESD-Schutzklasse von 8 kV HBM (Human Body Model). Zu den integrierten Schutzfunktionen zählen eine Sperrdiode, Überstromschutz und eine Überspannungsklemme. (jr)
