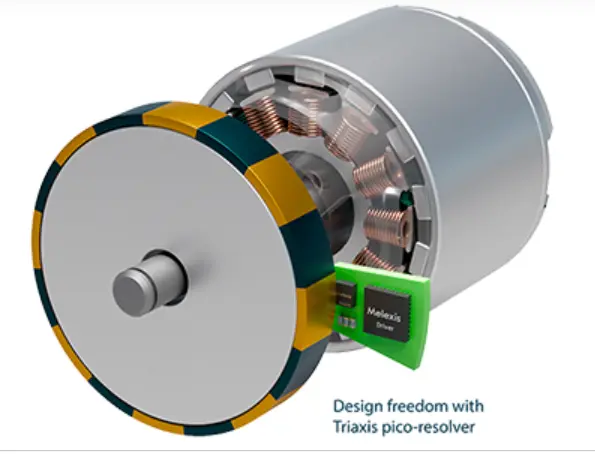

Melexis erweitert seine Triaxis-Pico-Resolver-Familie um den MLX90381 5V für kompakte Motoranwendungen. Der magnetische Positionssensor kombiniert 3D-Hall-Technologie mit schnellen analogen Sinus-/Kosinus-Ausgängen und ermöglicht flexible Einbaupositionen bei beengten Platzverhältnissen. Durch die wählbare Erfassung von X/Y-, X/Z- oder Z/Y-Magnetfeldern kann der Sensor unter oder nahe einer magnetischen Spur positioniert werden. Dies ist insbesondere für Side-of-Shaft- und Through-Shaft-Konstruktionen relevant. Der Sensor erreicht eine Aktualisierungsrate von 2 µs und eignet sich für Drehzahlen von mehr als 50.000 U/min. Das Bauteil im DFN-6-Gehäuse misst 2,0 × 2,5 × 1,0 mm3 und arbeitet in einem Temperaturbereich von –40 bis 160 °C. Programmierbare Empfindlichkeit und Filterbandbreite ermöglichen eine Anpassung an unterschiedliche Anwendungen. I²C dient zur Konfiguration und Kalibrierung.
Der MLX90381 5V ist AEC-Q100-qualifiziert, verfügt über integrierte Diagnosefunktionen und unterstützt ASIL B SEooC. Zielanwendungen sind unter anderem E-Ventile, Sitz-, Brems- und Lenkmotoren, E-Bike-Antriebe sowie kompakte Robotik-Aktuatoren. (oe)
