Die gerichteten Patch-Antennen AHP24510 (L1/L2/L-Band) und AHP54510 (L1/L5/L-Band) der Levity-Serie von Taoglas sind für die Satellitenkonstellationen GPS, Galileo, GLONASS und BeiDou optimiert.
Die aktiven Antennen der Levity-Serie verwenden ein 45 x 45 x 10 mm großes Breitband-Patch-Design mit doppelter Stapelung, kombiniert mit einem rauscharmen Verstärker (LNA) mit 28 bis 29 dB Gewinn und einem Filter. Das maximale VSWR der Antenne beträgt 1:1 von 1.207 MHz bis 1.603 MHz und der passive Antennenwirkungsgrad (ohne LNA) reicht von 39,93 % bei der niedrigsten Entwurfsfrequenz bis zu einem Spitzenwert von 68,51 % im L1-Band. Die Antennen verwenden zirkulare Rechtspolarisation (RHCP), um Mehrweginterferenzen zu verringern und so einen optimalen Signalempfang und minimale Verluste zu gewährleisten. Kabel und Anschlüsse sind vollständig anpassbar.

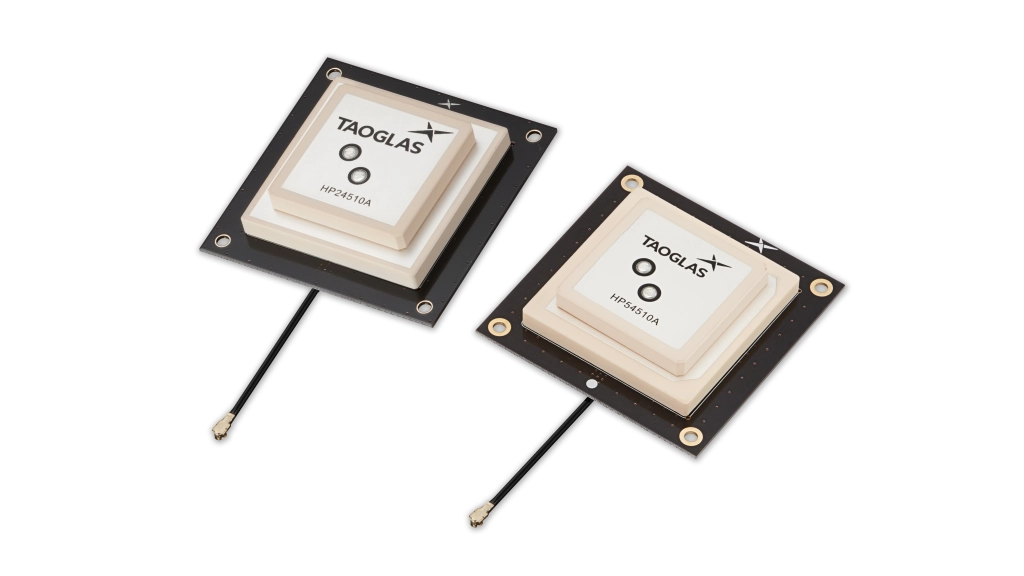

Die AHP24510 und AHP54510 sind Teil der schnell wachsenden Levity-Familie, zu der auch die passiven Stacked-Patch-Komponenten HP24510A L1/L2/L-Band und HP54510A L1/L5/L-Band sowie das oberflächenmontierbare Front-End-Modul (FEM) TFM.120A gehören. Das FEM-Modul120A deckt das gesamte Multiband-GNSS-Spektrum ab, einschließlich L-Band.
Für die aktiven Antennen sind Entwicklungskits erhältlich, die die Integration vereinfachen und beschleunigen. (jr)
