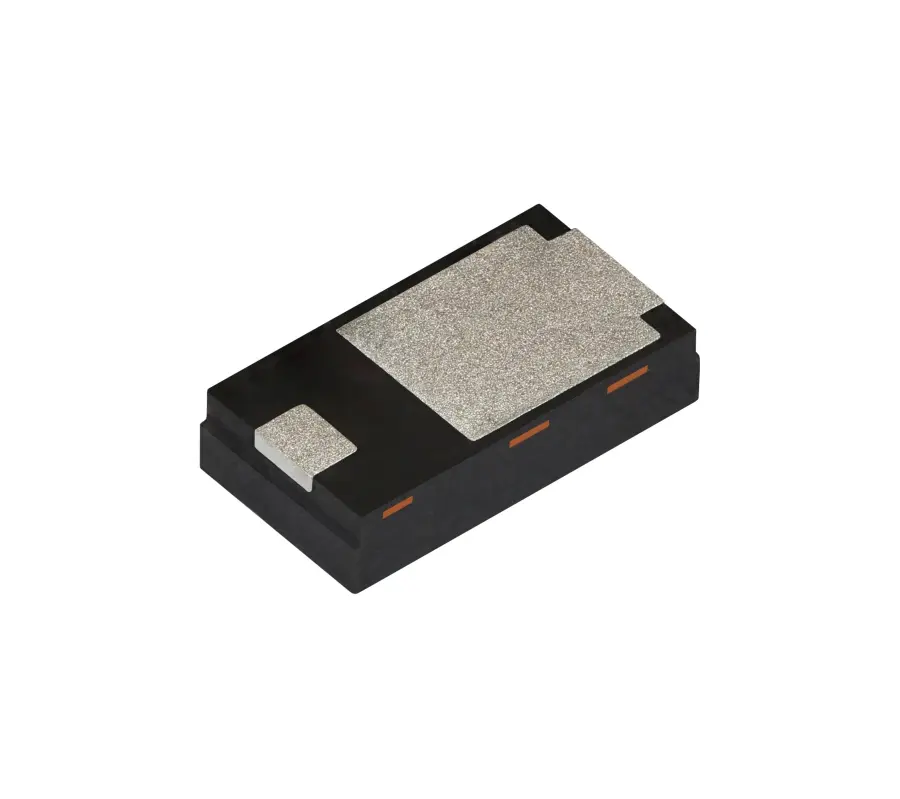

Die vier neuen Serien oberflächenmontierbarer, ultraschneller Gleichrichter von Vishay der Serien VS-1EAH02xM3 (1 A), VS-2EAH02xM3 (2 A), VS-3EAH02xM3 (3 A) und VS-5EAH02xM3 (5 A) kommen in den DFN3820A Low-Profile-Gehäusen mit Abmessungen von 3,8 mm x 2,0 mm bei einer typischen Höhe von 0,88 mm und ermöglichen damit eine hocheffektive Nutzung des Leiterplattenplatzes. Sie bieten durch das optimierte Kupfermassendesign und die Die-Placement-Technik auch hervorragende thermische Eigenschaften, was den Betrieb bei höheren Stromstärken ermöglicht. Benetzbare Flanken gestatten eine automatische optische Inspektion (AOI), die ohne Anwendung von Röntgenstrahlen auskommt.
Die Gleichrichter bieten gleichwertige oder höhere Nennströme als größere Bauteile in herkömmlichen SMB- und SMC-Gehäusen und punkten somit bei einer um 12 % reduzierten Profilhöhe mit einer mehr als verdoppelten Strombelastbarkeit. Der niedrige Durchlass-Spannungsabfall (bis zu 0,71 V) reduziert Leistungsverluste und verbessert den Wirkungsgrad. Der Rückwärts-Leckstrom beträgt bis zu 1 μA. (jr)
