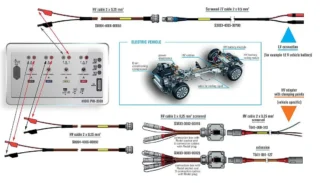

Das Breakout-Modul HV BM 1.2+U wurde von CSM speziell für einphasige Messanwendungen an Hochspannungskabeln konzipiert. Es eignet sich wie die HV BM 1.2 und 1.2C für gleichzeitige Erfassung von Innenleiterstrom und Spannung. Zusätzlich werden die Spannungen von HV+ zum Potenzialausgleich (PA) und von HV- zum PA gemessen.
Die drei Spannungen werden mit dem HV BM 1.2+U direkt gemessen. Die Strommessung erfolgt mit einem integrierten Shunt-Modul, das unter anderem einen Temperatursensor und Speicher für die Kalibrierdaten zur automatischen Online-Temperaturkompensation enthält.
Das HV BM 1.2+U gibt die Messdaten mit einer maximalen Datenrate von bis zu 1 MHz pro Kanal über die EtherCAT-Schnittstelle und simultan mit einer Datenrate von bis zu 10 kHz pro Kanal über die zusätzliche CAN-Schnittstelle aus. Dies ermöglicht eine schnelle Datenerfassung über Ethernet bei gleichzeitiger Datenaufzeichnung über CAN. (jr)
Update vom 3.12.24: Das Produkt wurde laut Hersteller aus dem Programm genommen
